| Plaats van herkomst: | China |
| Merknaam: | Metalwork |
| Certificering: | CE, ISO, CCC |
| Modelnummer: | VS1-24KV |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Plywoodenpakket |
| Levertijd: | 20 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 100 reeksen per maand |
| Model: | VS1 (ZN63A) - 24KV | Brekende Capaciteit: | 20, 25, 31.5KA |
|---|---|---|---|
| Nominale spanning: | 24KV | Geschatte stroom: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Het mechanische leven: | 10000 keer | Motorvoltage: | DC/AC 110V 220V |
| Type: | Vacuüm | Garantie: | 1 jaar |
| Hoog licht: | Stootkar Vacuümstroomonderbreker,VS1-24 vacuümstroomonderbreker,24KV vacuümstroomonderbreker |
||

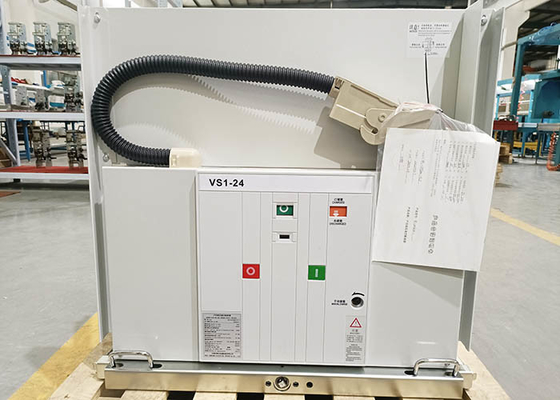

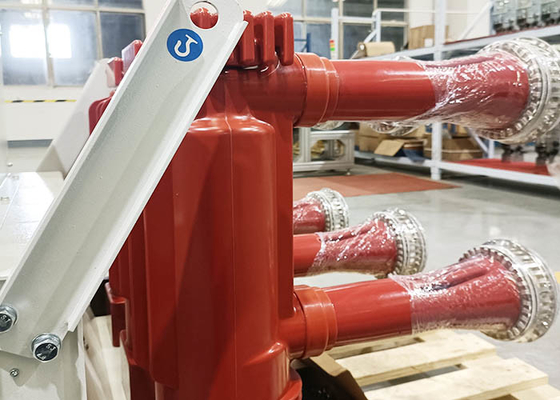

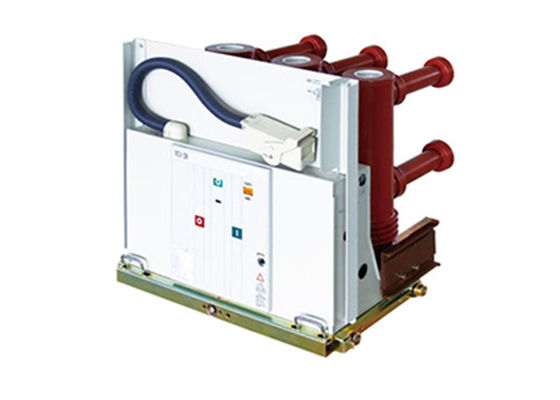

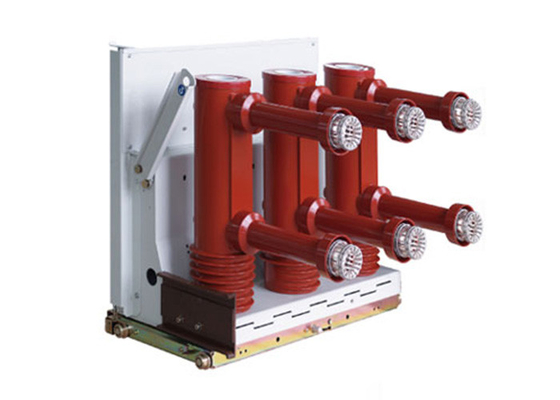

VS1-24 is de reeks binnen vacuümstroomonderbreker met hoog voltage beter en ontworpen op basis van VD4-24 van ABB Company door ons bedrijf.
1. De belangrijkste kringslijn keurt samenstellingsisolatie goed.
2. De vacuüm boog-helling wordt geproduceerd door hoogste-rangfabrikanten en wij kunnen ook de buitenlandse vacuüm boog-helling volgens de eisen van de gebruiker installeren.
3. Geschatte stroom: 630A~3150A. De geschatte stroom van het kortsluitingopgeven: 20K~31.5KA.
4. Mechanische duurzaamheid: 20.000 keer.
5. Het heeft de elektrische test overgegaan van de capaciteitsomschakeling en er is geen herontbranding.
6. Het kan in het plateaugebied van 12KV-voltage en 4.500 meters worden gebruikt hoogte.
Technische Parameters:
| Punten | Eenheid | Datum | ||
| Nominale spanning |
KV |
24 | ||
| De geschatte impuls weerstaat voltage | 125 | |||
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 65 | |||
| Geschatte frequentie | Herz | 50 | ||
| Geschatte kort:sluiten brekende stroom | Ka | 20 | 25 | 31.5 |
| Geschatte stroom | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
| Geschatte van korte duur weerstaat stroom | Ka | 20 | 25 | 31.5 |
| Geschatte piek verdraaglijke stroom | 50 | 63 | 80 | |
| Geschatte kort:sluiten die huidig maken (piekwaarde) | 50 | 63 | 80 | |
| De secundaire frequentie van de kringsmacht weerstaat voltage (1min) | V | 2000 | ||
| Geschatte verrichtingsopeenvolging | Open-0.3S-dicht het Open Open 180S-sluiten | |||
| Geschatte duur van kortsluitingstroom | S | 4 | ||
|
De geschatte enige/rijtjes brekende stroom van de capacitieve weerstandsbank Vastgestelde brekende stroom
|
A | 400/400 | ||
| Openingstijd (nominale spanning) | Mej. | 20~50 | ||
| Sluitingstijd (nominale spanning) | Mej. | 35~70 | ||
| Het mechanische leven | tijden | 10000 | ||
| Geschatte kort:sluiten die huidige brekende tijden breken | tijden | 20 | ||
| De toelaatbare slijtage accumuleert dikte van zich het bewegen en statische contacten | mm | 3 | ||
| Geschat het sluiten werkend voltage | v | AC110/220 DC110/220 | ||
| Geschat openings werkend voltage | v | AC110/220 DC110/220 | ||
| Nominale spanning van de motor van de energieopslag | v | AC110/220 DC110/220 | ||
| Geschat vermogen van de motor van de energieopslag | w | 70 | ||
| De tijd van de energieopslag | s | ≤15S | ||
| Contact openingsafstand | mm | 14±1 | ||
| Contactslag | mm | 3.5±1 | ||
| De tijd van de contactsprong | Mej. | ≤2 | ||
|
Openen en sluiten het in drie stadia ongelijksoortigheid |
Mej. | ≤2 | ||
| Gemiddelde openingssnelheid (voorzijde 8mm) | m/s | 1.4±0.2 | ||
| Gemiddelde het sluiten snelheid | m/s | 0.7±0.2 | ||
| Het openingscontact kaatst omvang terug | Mej. | ≤2 | ||
| Hoofdkringsweerstand | Ω |
≤80 (630A) ≤60 (1250A) ≤40 (1600~2000A) ≤25 (boven 2500A) |
||
