Kenmerken

Specificaties

Model: VS1 (ZN63A) - 12KV

Brekende Capaciteit: 20, 25, 31,5, 40KA

Nominale spanning: 12KV

Geschatte stroom: 630A, 1250A, 1600A, 2500A, 3150A, 4000A

Het mechanische leven: 10000 keer

Motorvoltage: DC/AC 110V 220V

Type: Vacuüm

Garantie: 1 jaar

Markeren:

De Vacuümstroomonderbreker van ISO In drie stadia

630A elektro Vacuümstroomonderbreker

50hz elektro Vacuümstroomonderbreker

Basis informatie

Plaats van herkomst: China

Merknaam: Metalwork

Certificering: CE, ISO, CCC

Modelnummer: VS1-12 (ZN63A)

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Plywoodenpakket

Levertijd: 20 dagen

Betalingscondities: L/C, T/T

Levering vermogen: 100 reeksen per maand

Galerij

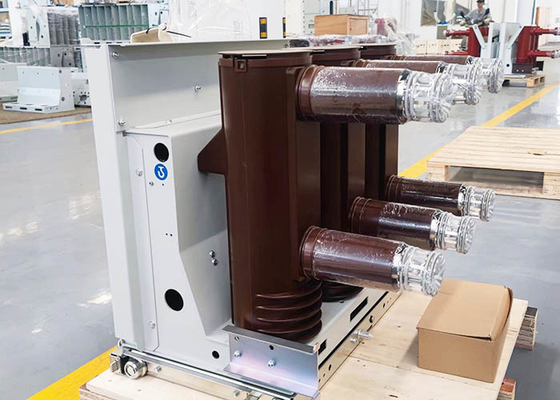

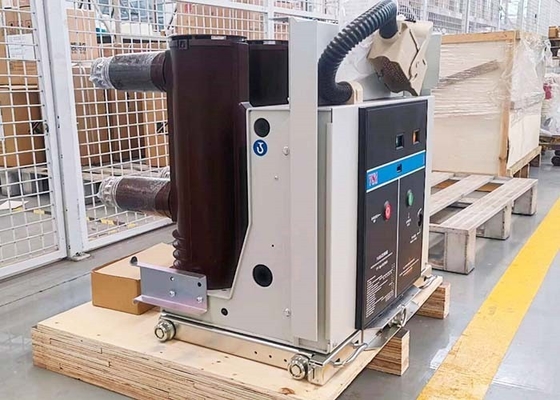

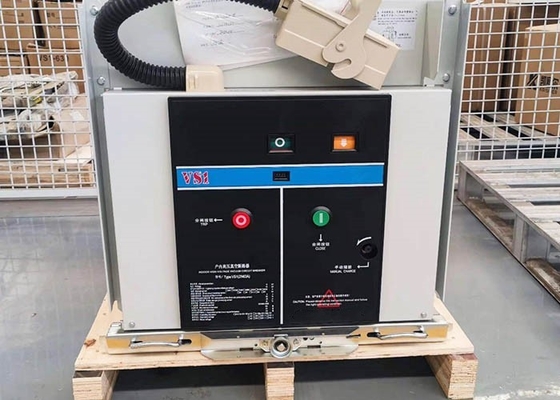

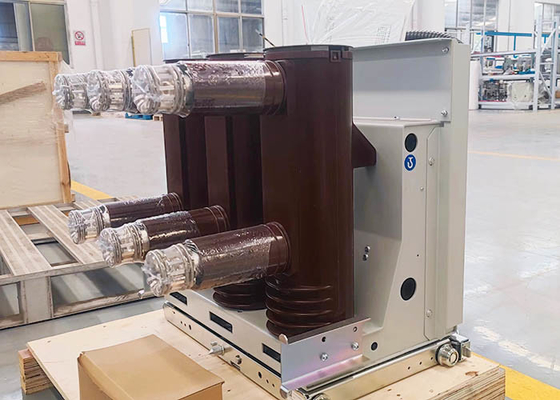

VS1-12 Macht In drie stadia 630A 25KA van de elektromateriaal de Vacuümstroomonderbreker 12KV 50hz

Productomschrijving

VS1-12 (ZN63A) Indoor Hoogspannings Vacuüm Vermogensschakelaar

De VS1-12 (ZN63A) indoor hoogspannings vacuüm vermogensschakelaar maakt gebruik van een gesloten isolatievorm en installeert binnen- en buitenplooien op de belangrijkste isolatiecilinder. De vergelijkende kruipafstand voldoet aan de DL-standaard. De uitstekende eigenschappen van de vermogensschakelaar zijn als volgt: klein formaat, betrouwbare isolatie, geen vervuiling, explosiebestendig, stabiele prestaties, precieze technische parameters, lange onderhoudscyclus enzovoort.

De VS1-12 (ZN63A) indoor hoogspannings vacuüm vermogensschakelaar is een vast type vermogensschakelaar ontwikkeld en ontworpen op basis van de trolley-type VS1. Hij kan worden gecombineerd met kasten zoals XGN2, GG1A en GGX2 en de ongeschikte oude schakelaar (bijv. olie-vermogensschakelaar) vervangen. De vermogensschakelaar heeft vele voordelen, zoals weinig veranderingen, lage investeringen, eenvoudige installatie en tijdbesparing.

VS1-12 Macht In drie stadia 630A 25KA van de elektromateriaal de Vacuümstroomonderbreker 12KV 50hz 0

Technische parameters:

Items	Eenheid	Datum
Nominale spanning	KV	12
Nominale impulsweerstandsspanning		75
Nominale kortstondige vermogensfrequentie weerstandsspanning (1min)		42
Nominale frequentie	Hz	50
Nominale kortsluitstroom	KA	20	25	31.5	40
Nominale stroom	A	630 1250	630 1250	1250 1600 2000 2500	1600 2000 2500 3150 4000
Nominale kortstondige weerstandsstroom	KA	20	25	31.5	40
Nominale piek toelaatbare stroom		50	63	80	100
Nominale kortsluitstroom (piekwaarde)		50	63	80	100
Secundaire circuit vermogensfrequentie weerstandsspanning (1min)	V	2000
Nominale bedieningsvolgorde		O－0.3S－CO 180S－CO
Nominale duur van kortsluitstroom	S	4
Nominale enkele/back-to-back condensatorbank uitschakelstroom Uitschakelstroom instellen	A	630/400 (40KA is 800/400)
Nominale condensatorbank inschakelstroom	KA	12.5 (Frequentie≤1000Hz)
Openingstijd (nominale spanning)	ms	20～50
Sluitingstijd (nominale spanning)	ms	35～70
Mechanische levensduur	tijden	10000
Nominale kortsluitstroom uitschakeltijden	tijden	50 (40KA is 30)
Toelaatbare slijtage accumuleer dikte van bewegende en statische contacten	mm	3
Nominale sluitbedrijfsspanning	v	AC110/220 DC110/220
Nominale openingsbedrijfsspanning	v	AC110/220 DC110/220
Nominale spanning van energieopslagmotor	v	AC110/220 DC110/220
Nominaal vermogen van energieopslagmotor	w	70
Energieopslagtijd	s	≤15S
Contact openingsafstand	mm	11±1
Contactslag	mm	3.5±1
Contact terugkaatstijd	ms	≤2 (40KA≤3)
Drie - fase opening en sluiting heterogeniteit	ms	≤2
Gemiddelde openingssnelheid (voor 8mm)	m/s	0.9～1.3
Gemiddelde sluitsnelheid	m/s	0.5～0.8 (40KA is 0.5～0.9)
Openingscontact terugkaatsamplitude	ms	≤3
Hoofdstroomweerstand	Ω	≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(boven 2500A)
Sluitcontactdruk	N	2400±200 (25KA)
Sluitcontactdruk	N	3100±248 (31.5KA) 4250±250 (40KA)
