Productgegevens
Plaats van herkomst: China
Merknaam: Metalwork
Certificering: CE, ISO, CCC
Modelnummer: 3AV5-12
Betalings- en verzendvoorwaarden
Min. bestelaantal: 1 reeks
Prijs: negotiable
Verpakking Details: Plywoodenpakket
Levertijd: 20 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 100 reeksen per maand
Model: |
3AV5-12 |
Brekende Capaciteit: |
20, 25, 31,5, 40KA |
Nominale spanning: |
12KV |
Geschatte stroom: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Het mechanische leven: |
20000 keer |
Motorvoltage: |
DC/AC 110V 220V |
types: |
terugtrekbaar, stationair, zij-opgezet |
Garantie: |
1 jaar |
Model: |
3AV5-12 |
Brekende Capaciteit: |
20, 25, 31,5, 40KA |
Nominale spanning: |
12KV |
Geschatte stroom: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Het mechanische leven: |
20000 keer |
Motorvoltage: |
DC/AC 110V 220V |
types: |
terugtrekbaar, stationair, zij-opgezet |
Garantie: |
1 jaar |

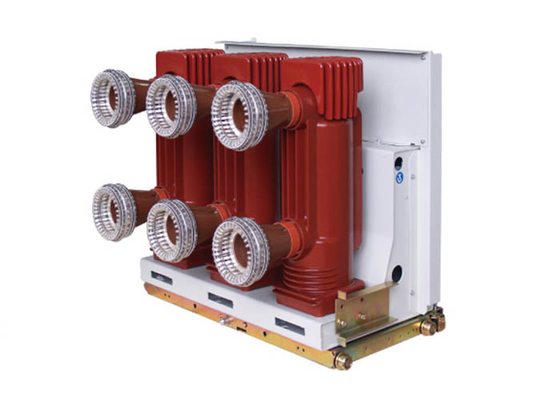

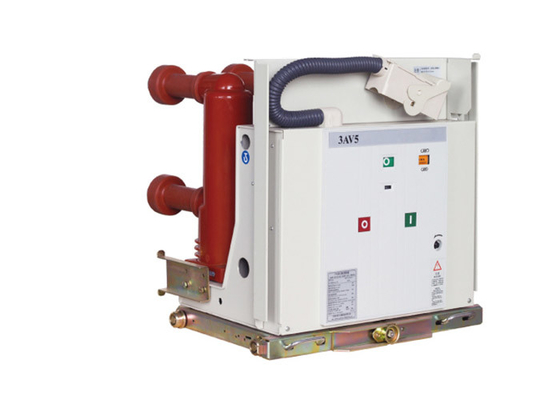

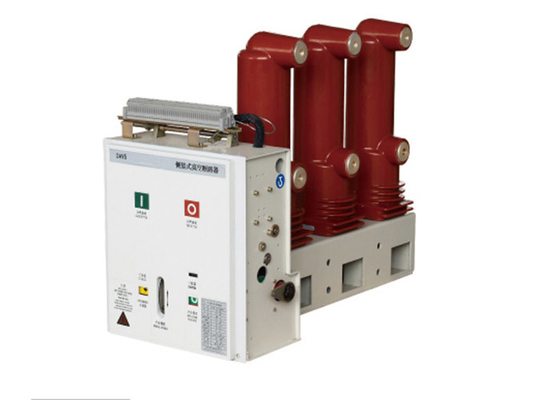

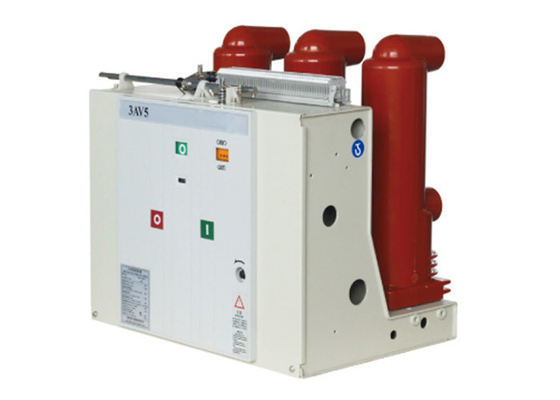

3AV5 de stroomonderbrekerreeks is binnenmechanisme met hoog voltage, geschikt voor nominale spanning 12 kV, frequentie 50 de machtssysteem in drie stadia van Herz, als bescherming en controletoestellen, met hoge betrouwbaarheid, gemakkelijke verrichting, eenvoudig onderhoud en andere kenmerken. De stroomonderbreker kan voor midden-typemechanisme en vast mechanisme evenals olievrije transformatie worden gebruikt. Wegens de speciale voordelen van vacuümstroomonderbreker, is het vooral geschikt voor frequente verrichting geschatte stroom vereisen, of vaak die om de kort:sluitenstroom te breken. De vacuümstroomonderbreker van 3AV5 heeft drie installatiewijzen: vast type, opgezet extractietype en kant. Voor speciale vereisten, gelieve de fabrikant te contacteren.
Technische Parameters:
| Punten | Eenheid | Datum | |||
| Nominale spanning |
KV |
12 | |||
| De geschatte impuls weerstaat voltage | 75 | ||||
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 42 | ||||
| Geschatte frequentie | Herz | 50~60 | |||
| Geschatte kort:sluiten brekende stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte stroom | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Geschatte van korte duur weerstaat stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte piek verdraaglijke stroom | 50 | 63 | 80 | 100 | |
| Geschatte kort:sluiten die huidig (piekwaarde) maken | 50 | 63 | 80 | 100 | |
| De secundaire frequentie van de kringsmacht weerstaat voltage (1min) | V | 2000 | |||
| Geschatte verrichtingsopeenvolging |
O-0.3s-Co O-180s-Co (bij 40KA) |
||||
|
De geschatte enige/rijtjes brekende stroom van de capacitieve weerstandsbank Vastgestelde brekende stroom
|
A | 630/400 (40KA 800/400) | |||
| Geschatte kort:sluiten die huidig gelijkstroom-stroompercentage breken | ≤35% | ||||
| Openingstijd (nominale spanning) | Mej. | 20-50 | |||
| Sluitingstijd (nominale spanning) | Mej. | 30-70 | |||
| Het mechanische leven | tijden | 20000 | |||
| Geschatte kort:sluiten die huidige brekende tijden breken | tijden | 50 (40KA 30) | |||
| De toelaatbare slijtage accumuleert dikte van zich het bewegen en statische contacten | mm | 3 | |||
| Geschat het sluiten werkend voltage | v | AC110/220 DC110/220 | |||
| Geschat openings werkend voltage | v | AC110/220 DC110/220 | |||
| Nominale spanning van de motor van de energieopslag | v | AC110/220 DC110/220 | |||
| Geschat vermogen van de motor van de energieopslag | w | 80 | |||
| Contact openingsafstand | mm | 11±1 | |||
| Contactslag | mm | 3.5±1 | |||
| De tijd van de contactsprong | Mej. | ≤2 (40KA ≤3) | |||
|
Openen en sluiten het in drie stadia ongelijksoortigheid |
Mej. | ≤2 | |||
| Gemiddelde het sluiten snelheid *1 | m/s | 0.9-1.3 | |||
| Het gemiddelde sluiten speed*2 | m/s | 0.4-0.8 | |||
| Hoofdkringsweerstand | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (boven 2500A) |
|||
