Kenmerken

Specificaties

Model: VS1 (ZN63A) - 24KV

Brekende Capaciteit: 20, 25, 31.5KA

Nominale spanning: 24KV

Geschatte stroom: 630A, 1250A, 1600A, 2000A, 2500A, 3150A

Het mechanische leven: 10000 keer

Motorvoltage: DC/AC 110V 220V

Type: Vacuüm

Garantie: 1 jaar

Markeren:

Vacuümstroomonderbrekerstootkar

Hoogspannings24kv Vacuümstroomonderbreker

3150A vacuümstroomonderbreker

Basis informatie

Plaats van herkomst: China

Merknaam: Metalwork

Certificering: CE, ISO, CCC

Modelnummer: VS1-24KV

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Plywoodenpakket

Levertijd: 20 dagen

Betalingscondities: L/C, T/T

Levering vermogen: 100 reeksen per maand

Galerij

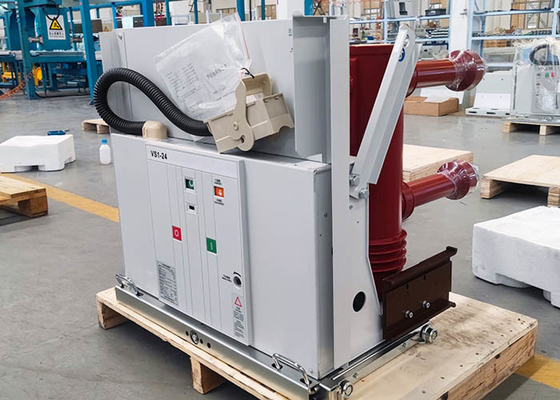

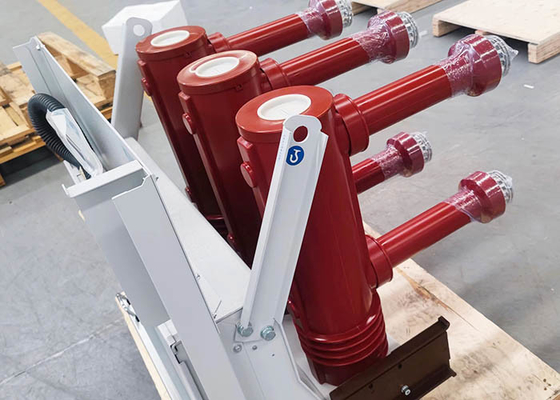

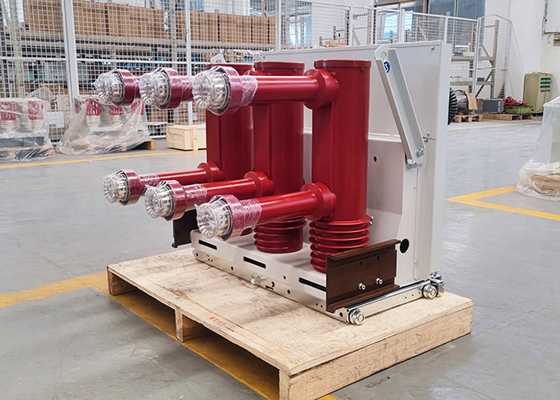

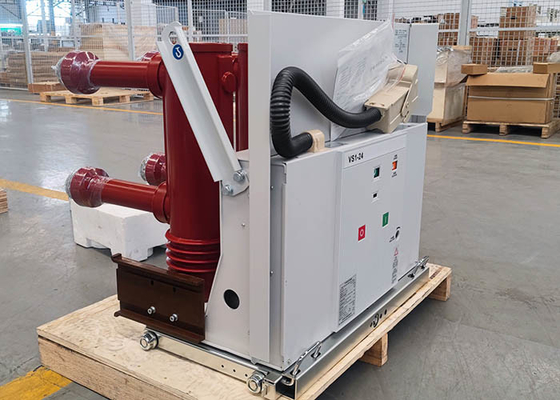

VS1-24 Stootkartype van de reeks Vacuümstroomonderbreker Binnenhoogspanning 24KV

Productomschrijving

VS1-24/1250-31.5 binnen Vacuümstroomonderbreker Met hoog voltage

Name: VS1-24 Stootkartype van de reeks Vacuümstroomonderbreker Binnenhoogspanning 24KV
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: VS1-24KV
Availability: InStock

VS1-24 is de reeks binnen vacuümstroomonderbreker met hoog voltage beter en ontworpen op basis van VD4-24 van ABB Company door ons bedrijf.

1. De belangrijkste kringslijn keurt samenstellingsisolatie goed.

2. De vacuüm boog-helling wordt geproduceerd door hoogste-rangfabrikanten en wij kunnen ook de buitenlandse vacuüm boog-helling volgens de eisen van de gebruiker installeren.

3. Geschatte stroom: 630A~3150A. De geschatte stroom van het kortsluitingopgeven: 20K~31.5KA.

4. Mechanische duurzaamheid: 20.000 keer.

5. Het heeft de elektrische test overgegaan van de capaciteitsomschakeling en er is geen herontbranding.

6. Het kan in het plateaugebied van 12KV-voltage en 4.500 meters worden gebruikt hoogte.

VS1-24 Stootkartype van de reeks Vacuümstroomonderbreker Binnenhoogspanning 24KV 0

Technische Parameters:

Punten	Eenheid	Datum
Nominale spanning	KV	24
De geschatte impuls weerstaat voltage		125
De geschatte machtsfrequentie van korte duur weerstaat voltage (1min)		65
Geschatte frequentie	Herz	50
Geschatte kort:sluiten brekende stroom	Ka	20	25	31.5
Geschatte stroom	A	630 1250	630 1250	1250 1600 2000 2500 3150
Geschatte van korte duur weerstaat stroom	Ka	20	25	31.5
Geschatte piek verdraaglijke stroom		50	63	80
Geschatte kort:sluiten die huidig (piekwaarde) maken		50	63	80
De secundaire frequentie van de kringsmacht weerstaat voltage (1min)	V	2000
Geschatte verrichtingsopeenvolging		Open-0.3S-dicht het Open Open 180S-sluiten
Geschatte duur van kortsluitingstroom	S	4
De geschatte enige/rijtjes brekende stroom van de capacitieve weerstandsbank Vastgestelde brekende stroom	A	400/400
Openingstijd (nominale spanning)	Mej.	20~50
Sluitingstijd (nominale spanning)	Mej.	35~70
Het mechanische leven	tijden	10000
Geschatte kort:sluiten die huidige brekende tijden breken	tijden	20
De toelaatbare slijtage accumuleert dikte van zich het bewegen en statische contacten	mm	3
Geschat het sluiten werkend voltage	v	AC110/220 DC110/220
Geschat openings werkend voltage	v	AC110/220 DC110/220
Nominale spanning van de motor van de energieopslag	v	AC110/220 DC110/220
Geschat vermogen van de motor van de energieopslag	w	70
De tijd van de energieopslag	s	≤15S
Contact openingsafstand	mm	14±1
Contactslag	mm	3.5±1
De tijd van de contactsprong	Mej.	≤2
Openen en sluiten het in drie stadia ongelijksoortigheid	Mej.	≤2
Gemiddelde openingssnelheid (voorzijde 8mm)	m/s	1.4±0.2
Gemiddelde het sluiten snelheid	m/s	0.7±0.2
Het openingscontact kaatst omvang terug	Mej.	≤2
Hoofdkringsweerstand	Ω	≤80 (630A) ≤60 (1250A) ≤40 (1600~2000A) ≤25 (boven 2500A)
