Productgegevens
Plaats van herkomst: China
Merknaam: Metalwork
Certificering: CE, ISO, CCC
Modelnummer: VS1-24KV
Betalings- en verzendvoorwaarden
Min. bestelaantal: 1 reeks
Prijs: Negotiable
Verpakking Details: Plywoodenpakket
Levertijd: 20 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 100 reeksen per maand
Model: |
VS1 (ZN63A) - 24KV |
Brekende Capaciteit: |
20, 25, 31.5KA |
Nominale spanning: |
24KV |
Geschatte stroom: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A |
Het mechanische leven: |
10000 keer |
Motorvoltage: |
DC/AC 110V 220V |
Mechanisme: |
De lenteenergie het Laden |
Garantie: |
1 jaar |
Model: |
VS1 (ZN63A) - 24KV |
Brekende Capaciteit: |
20, 25, 31.5KA |
Nominale spanning: |
24KV |
Geschatte stroom: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A |
Het mechanische leven: |
10000 keer |
Motorvoltage: |
DC/AC 110V 220V |
Mechanisme: |
De lenteenergie het Laden |
Garantie: |
1 jaar |

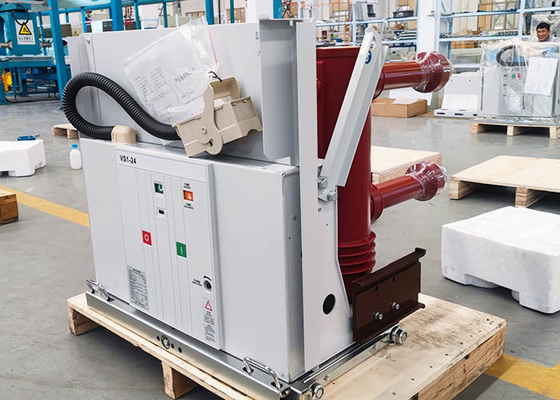

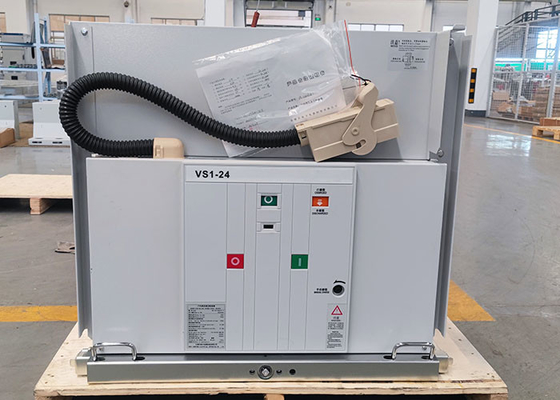

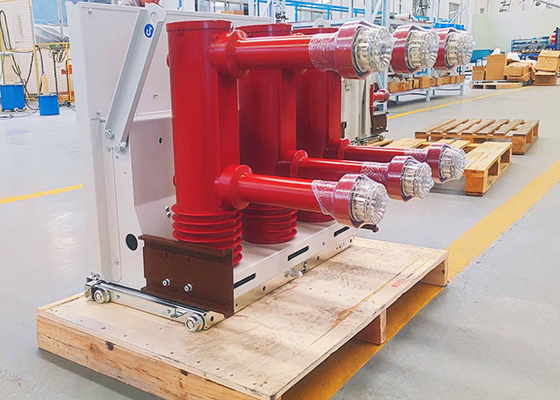

VS1-24 Vacuümstroomonderbreker van de reeks is de Binnen en Openluchthoogspanning AC in drie stadia 50Hz, Nominale spanning van 2KV-apparaat. Voor controleren de industriële en mijnbouw ondernemingen, de elektrische centrales en de hulpkantoren als elektromateriaal en beschermingsdoeleinden, en voor frequente verrichting van de plaats.
1. De belangrijkste kringslijn keurt samenstellingsisolatie goed.

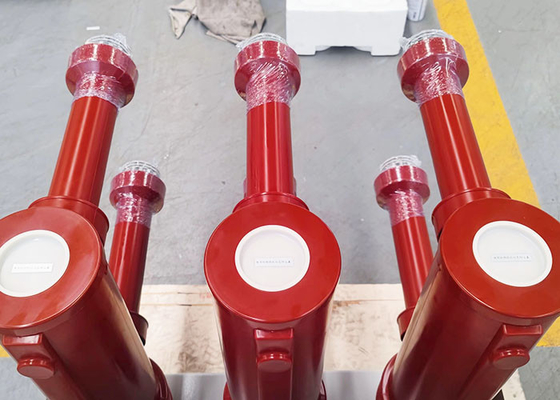

2. De vacuüm boog-helling wordt geproduceerd door hoogste-rangfabrikanten en wij kunnen ook de buitenlandse vacuüm boog-helling volgens de eisen van de gebruiker installeren.
3. Geschatte stroom: 630A~3150A. De geschatte stroom van het kortsluitingopgeven: 20K~31.5KA.
4. Mechanische duurzaamheid: 20.000 keer.
5. Het heeft de elektrische test overgegaan van de capaciteitsomschakeling en er is geen herontbranding.
6. Het kan in het plateaugebied van 12KV-voltage en 4.500 meters worden gebruikt hoogte.
Technische Parameters:
| Punten | Eenheid | Datum | ||
| Nominale spanning |
KV | 24 | ||
| De geschatte impuls weerstaat voltage | 125 | |||
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 65 | |||
| Geschatte frequentie | Herz | 50 | ||
| Geschatte kort:sluiten brekende stroom | Ka | 20 | 25 | 31.5 |
| Geschatte stroom | A | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 |
| Geschatte van korte duur weerstaat stroom | Ka | 20 | 25 | 31.5 |
| Geschatte piek verdraaglijke stroom | 50 | 63 | 80 | |
| Geschatte kort:sluiten die huidig (piekwaarde) maken | 50 | 63 | 80 | |
| De secundaire frequentie van de kringsmacht weerstaat voltage (1min) | V | 2000 | ||
| Geschatte verrichtingsopeenvolging | Open-0.3S-dicht het Open Open 180S-sluiten | |||
| Geschatte duur van kortsluitingstroom | S | 4 | ||
De geschatte enige/rijtjes brekende stroom van de capacitieve weerstandsbank Vastgestelde brekende stroom
| A | 400/400 | ||
| Openingstijd (nominale spanning) | Mej. | 20~50 | ||
| Sluitingstijd (nominale spanning) | Mej. | 35~70 | ||
| Het mechanische leven | tijden | 10000 | ||
| Geschatte kort:sluiten die huidige brekende tijden breken | tijden | 20 | ||
| De toelaatbare slijtage accumuleert dikte van zich het bewegen en statische contacten | mm | 3 | ||
| Geschat het sluiten werkend voltage | v | AC110/220 DC110/220 | ||
| Geschat openings werkend voltage | v | AC110/220 DC110/220 | ||
| Nominale spanning van de motor van de energieopslag | v | AC110/220 DC110/220 | ||
| Geschat vermogen van de motor van de energieopslag | w | 70 | ||
| De tijd van de energieopslag | s | ≤15S | ||
| Contact openingsafstand | mm | 14±1 | ||
| Contactslag | mm | 3.5±1 | ||
| De tijd van de contactsprong | Mej. | ≤2 | ||
Openen en sluiten het in drie stadia ongelijksoortigheid | Mej. | ≤2 | ||
| Gemiddelde openingssnelheid (voorzijde 8mm) | m/s | 1.4±0.2 | ||
| Gemiddelde het sluiten snelheid | m/s | 0.7±0.2 | ||
| Het openingscontact kaatst omvang terug | Mej. | ≤2 | ||
| Hoofdkringsweerstand | Ω | ≤80 (630A) ≤60 (1250A) ≤40 (1600~2000A) ≤25 (boven 2500A) | ||
