| Plaats van herkomst: | China |
| Merknaam: | Metalwork |
| Certificering: | CE, ISO, CCC |
| Modelnummer: | ZN28G-12 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Plywoodenpakket |
| Levertijd: | 20 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 100 reeksen per maand |
| Model: | ZN28G-12 | Brekende Capaciteit: | 20, 25, 31,5, 40, 50KA |
|---|---|---|---|
| Nominale spanning: | 12KV | Geschatte stroom: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Het mechanische leven: | 10000 keer | Motorvoltage: | DC/AC 110V 220V |
| Mechanisme: | De lenteenergie het Laden | Garantie: | 1 jaar |
| Hoog licht: | Op aan de Vacuümstroomonderbreker van 4000A,50KA vacuümstroomonderbreker,de hoge Stroomonderbreker van de breukcapaciteit |
||

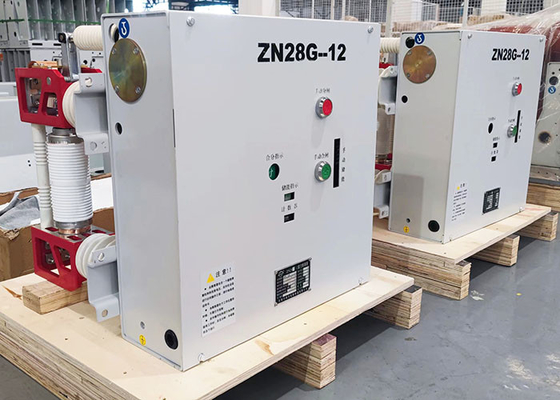

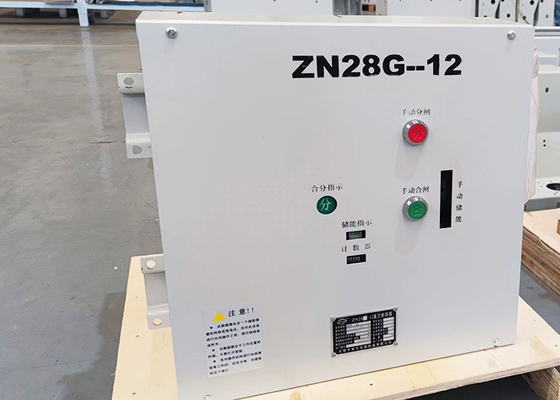

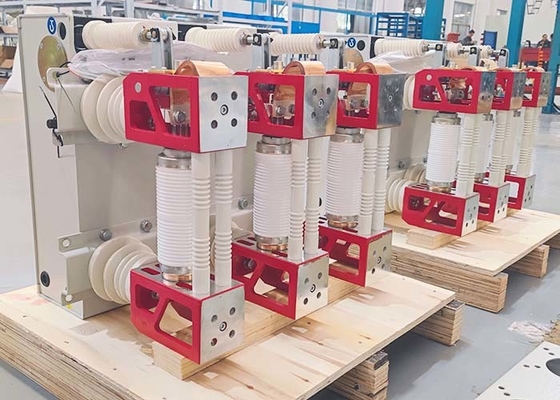

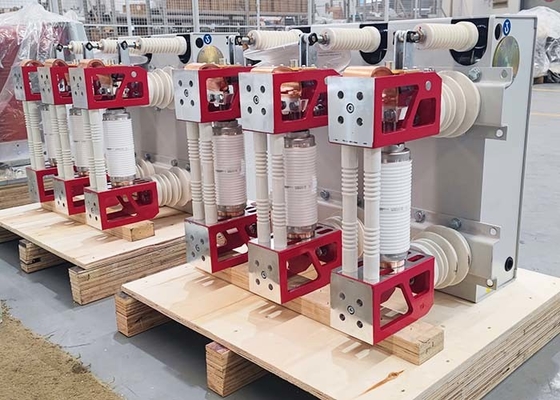

ZN28G-12 de binnenac vacuümstroomonderbreker met hoog voltage is een binnenomschakelingsmateriaal met AC in drie stadia 50HZ en nominale spanning 12KV.
Eigenschappen van de vacuümstroomonderbreker van 12KV:
1. De eenvoudige structuur, de kleine grootte en het werkende mechanisme zijn het opslagtype van de de lenteenergie.
2. Het kan door wisselstroom of gelijkstroom-voeding worden in werking gesteld.
3. Geïsoleerde de samenstelling complted structuur, kleine grootte, installatie met geringe geluidssterkte en gemakkelijke.
4. Ceramische en glas boog-hellingen, met hoge vacuüm het isoleren prestaties en speciaal ontwerp, hoge breukcapaciteit, lange duurzaamheid en geen explosief gevaar.
5. Volgens de eisen van verschillende klanten, geschikt voor allerlei mechanisme.
Opzettende Afmeting:
Het opzetten:
Technische Parameters:
| Punten | Eenheid | Datum | |||
| Nominale spanning |
KV |
12 | |||
| De geschatte impuls weerstaat voltage | 75 | ||||
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 42 | ||||
| Geschatte frequentie | Herz | 50 | |||
| Geschatte kort:sluiten brekende stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte stroom | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Geschatte van korte duur weerstaat stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte piek verdraaglijke stroom | 50 | 63 | 80 | 100 | |
| Geschatte kort:sluiten die huidig maken (piekwaarde) | 50 | 63 | 80 | 100 | |
| De secundaire frequentie van de kringsmacht weerstaat voltage (1min) | V | 2000 | |||
| Geschatte verrichtingsopeenvolging |
O-0.3s-Co O-180s-Co (bij 40KA) |
||||
| Geschatte duur van kortsluitingstroom | S | 4 | |||
|
De geschatte enige/rijtjes brekende stroom van de capacitieve weerstandsbank Vastgestelde brekende stroom
|
A | 630/400 | |||
| Geschatte kort:sluiten die huidig gelijkstroom-stroompercentage breken | ≤35% | ||||
| Gemiddelde het sluiten snelheid | m/s | 0.6±0.2 | |||
| Gemiddelde openingssnelheid | m/s | 1.2±0.3 | |||
| Openingstijd | Mej. | ≤60 | |||
| Sluitingstijd | Mej. | ≤80 | |||
| Het mechanische leven | tijden | 10000 | |||
| Geschatte kort:sluiten die huidige brekende tijden breken | tijden | 30 | |||
| De toelaatbare slijtage accumuleert dikte van zich het bewegen en statische contacten | mm | 3 | |||
| Geschat het sluiten werkend voltage | v | AC110/220 DC110/220 | |||
| Geschat openings werkend voltage | v | AC110/220 DC110/220 | |||
| Nominale spanning van de motor van de energieopslag | v | AC110/220 DC110/220 | |||
| Contact openingsafstand | mm | 11±1 | |||
| Contactslag | mm | 4±1 | |||
| De tijd van de contactsprong | Mej. | ≤2 | |||
|
Openen en sluiten het in drie stadia ongelijksoortigheid |
Mej. | ≤2 | |||
| Het openingscontact kaatst omvang terug | Mej. | ≤3 | |||
| Hoofdkringsweerstand | Ω | ≤40 (≤25 bij 40KA) | |||
