Productgegevens
Plaats van herkomst: China
Merknaam: Metalwork
Certificering: CE, ISO, CCC
Modelnummer: 3AV5-12/1250-31.5
Betalings- en verzendvoorwaarden
Min. bestelaantal: 1 reeks
Prijs: negotiable
Verpakking Details: Plywoodenpakket
Levertijd: 20 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 100 reeksen per maand
Model: |
3AV5-12/1250-31.5 |
Brekende Capaciteit: |
31.5KA |
Nominale spanning: |
12KV |
Geschatte stroom: |
1250A |
Het mechanische leven: |
10000 keer |
Motorvoltage: |
DC/AC 110V 220V |
types: |
terugtrekbaar, stationair, zij-opgezet |
Garantie: |
1 jaar |
Model: |
3AV5-12/1250-31.5 |
Brekende Capaciteit: |
31.5KA |
Nominale spanning: |
12KV |
Geschatte stroom: |
1250A |
Het mechanische leven: |
10000 keer |
Motorvoltage: |
DC/AC 110V 220V |
types: |
terugtrekbaar, stationair, zij-opgezet |
Garantie: |
1 jaar |

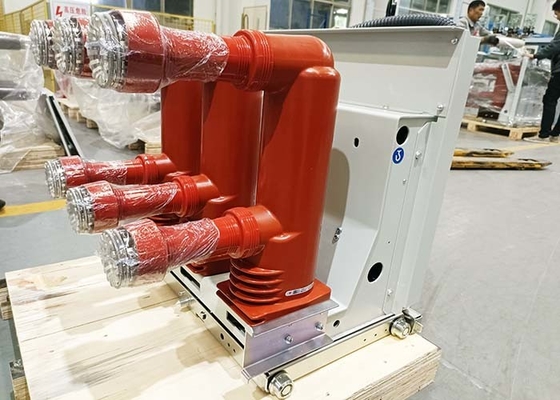

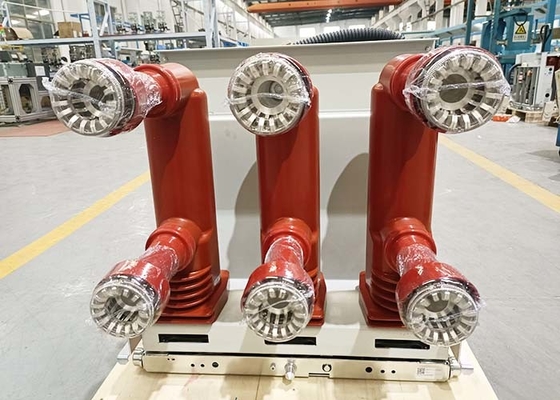

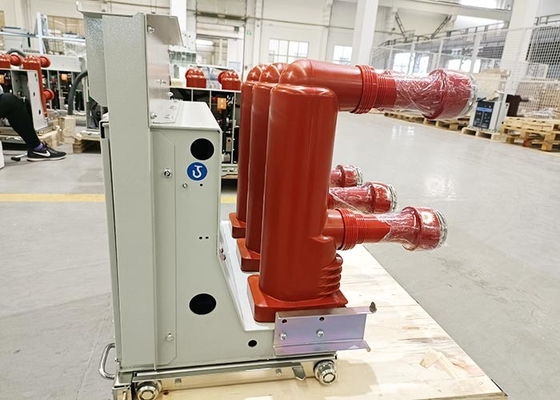

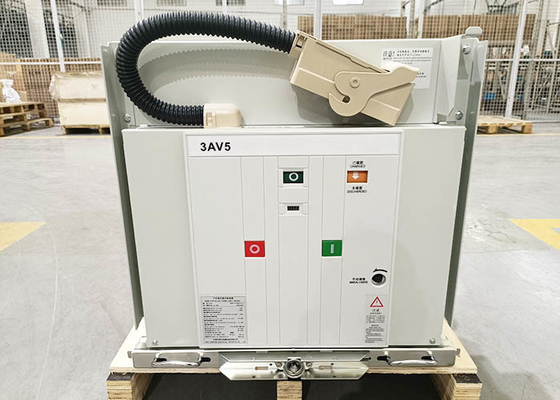

3AV5 reeks is de binnenac vacuümstroomonderbreker met hoog voltage een binnenomschakelingsmateriaal met AC in drie stadia 50HZ en nominale spanning 12KV. Er zijn drie soorten, terugtrekbaar type, stationair type en zij-opgezet type.
3AV5-12 de binnen vacuümstroomonderbreker met hoog voltage keurt stevige het verzegelen isolatietechnologie van ABB en SIEMENS goed. De vacuümboog dovende kamer en andere delen van de primaire kring worden verzegeld met epoxyharsmateriaal om hoge isolatie en hoge mechanische sterktepool te vormen, die de invloed van ruw werkend milieu op de buitenisolatie van de primaire kring vermijdt en volledige onderhoud-vrij realiseert. Het geoptimaliseerde mechanisme van de de lenteverrichting, de eenvoudige structuur, de stabiele prestaties, voor industriële en mijnbouwondernemingen, de elektrische centrales en de hulpkantoren als elektromateriaal controleren en bescherming, en geschikt voor frequente verrichtingsplaatsen.
3AV5 de typepartij zette vacuümstroomonderbreker op goedkeurt vaste die installatie, hoofdzakelijk voor vast mechanisme wordt gebruikt, zoals het kabinet van het ringsnetwerk, doostype hulpkantoor of divers niet genormaliseerd voedingsysteem. De belangrijkste lijn keurt stevige verzegelende pool, verkleind verrichtingspaneel goed, en slaat ruimte in het kabinet op.
Technische Parameters:
| Punten | Eenheid | Datum | |||
| Nominale spanning |
KV |
12 | |||
| De geschatte impuls weerstaat voltage | 75 | ||||
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 42 | ||||
| Geschatte frequentie | Herz | 50~60 | |||
| Geschatte kort:sluiten brekende stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte stroom | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Geschatte van korte duur weerstaat stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte piek verdraaglijke stroom | 50 | 63 | 80 | 100 | |
| Geschatte kort:sluiten die huidig (piekwaarde) maken | 50 | 63 | 80 | 100 | |
| De secundaire frequentie van de kringsmacht weerstaat voltage (1min) | V | 2000 | |||
| Geschatte verrichtingsopeenvolging |
O-0.3s-Co O-180s-Co (bij 40KA) |
||||
|
De geschatte enige/rijtjes brekende stroom van de capacitieve weerstandsbank Vastgestelde brekende stroom
|
A | 630/400 (40KA 800/400) | |||
| Geschatte kort:sluiten die huidig gelijkstroom-stroompercentage breken | ≤35% | ||||
| Openingstijd (nominale spanning) | Mej. | 20-50 | |||
| Sluitingstijd (nominale spanning) | Mej. | 30-70 | |||
| Het mechanische leven | tijden | 20000 | |||
| Geschatte kort:sluiten die huidige brekende tijden breken | tijden | 50 (40KA 30) | |||
| De toelaatbare slijtage accumuleert dikte van zich het bewegen en statische contacten | mm | 3 | |||
| Geschat het sluiten werkend voltage | v | AC110/220 DC110/220 | |||
| Geschat openings werkend voltage | v | AC110/220 DC110/220 | |||
| Nominale spanning van de motor van de energieopslag | v | AC110/220 DC110/220 | |||
| Geschat vermogen van de motor van de energieopslag | w | 80 | |||
| Contact openingsafstand | mm | 11±1 | |||
| Contactslag | mm | 3.5±1 | |||
| De tijd van de contactsprong | Mej. | ≤2 (40KA ≤3) | |||
|
Openen en sluiten het in drie stadia ongelijksoortigheid |
Mej. | ≤2 | |||
| Gemiddelde het sluiten snelheid *1 | m/s | 0.9-1.3 | |||
| Het gemiddelde sluiten speed*2 | m/s | 0.4-0.8 | |||
| Hoofdkringsweerstand | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (boven 2500A) |
|||
