Productgegevens
Plaats van herkomst: China
Merknaam: Metalwork
Certificering: CE, ISO, CCC
Modelnummer: VS1-12KV
Betalings- en verzendvoorwaarden
Min. bestelaantal: 1 reeks
Prijs: negotiable
Verpakking Details: Plywoodenpakket
Levertijd: 20 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 100 reeksen per maand
Model: |
VS1 (ZN63A) - 12KV |
Brekende Capaciteit: |
20, 25, 31,5, 40KA |
Nominale spanning: |
12KV |
Geschatte stroom: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Het mechanische leven: |
10000 keer |
Motorvoltage: |
DC/AC 110V 220V |
Type: |
Vacuüm |
Garantie: |
1 jaar |
Model: |
VS1 (ZN63A) - 12KV |
Brekende Capaciteit: |
20, 25, 31,5, 40KA |
Nominale spanning: |
12KV |
Geschatte stroom: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Het mechanische leven: |
10000 keer |
Motorvoltage: |
DC/AC 110V 220V |
Type: |
Vacuüm |
Garantie: |
1 jaar |

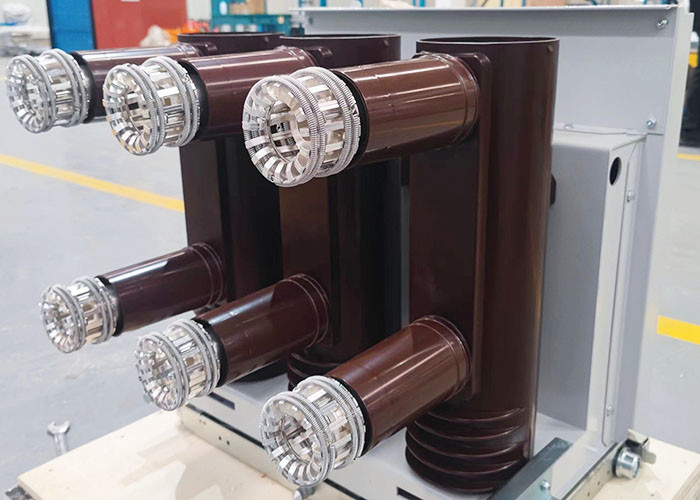

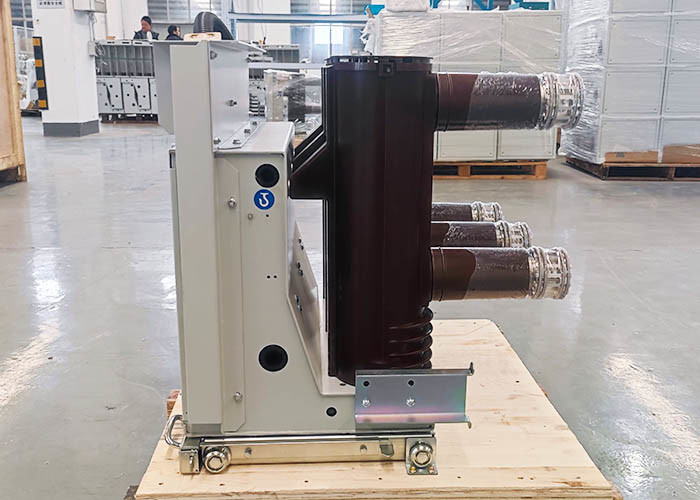

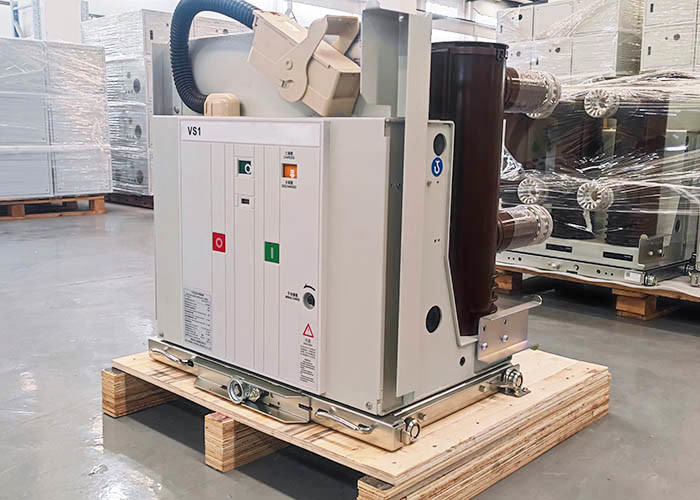

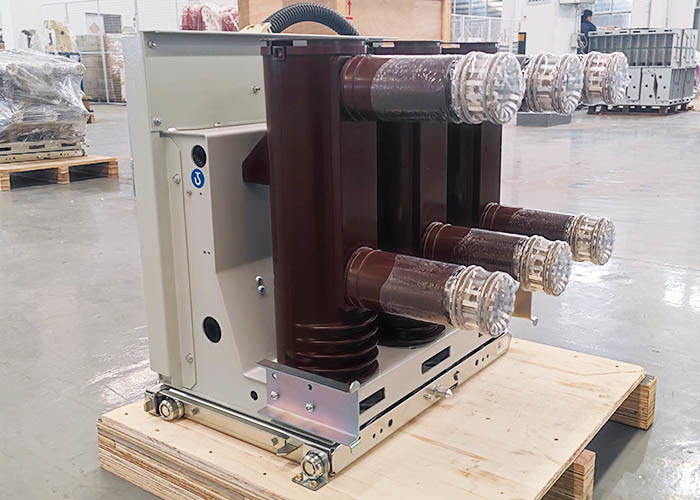

VS1 het type (van ZN63A) is de binnen vacuümstroomonderbreker met hoog voltage de nominale spanning 12KV, 24KV, AC 50HZ binnenmechanisme met hoog voltage die in drie stadia, met de motor wordt uitgerust - kan het de lente werkende mechanisme, elektrische en handomschakeling realiseren en sluitend, kan in het handmechanisme worden geladen, kan ook met het vaste mechanisme worden aangepast. De vaste stroomonderbreker kan met speciale koppeling worden toegevoegd om aan de behoeften van vaste kabinetten zoals XGN2 en GG1A te voldoen. Tegelijkertijd, kan de vacuümstroomonderbreker van 24KV ook op 12KV-distributiesysteem op plateaugebieden (tot 4000 meters boven overzees - niveau) worden toegepast.
De hoofdlijnen van de binnenhoogspanning van VS1-12KV zuigen stroomonderbreker:
1. Het is geschikt want de aanpassing toe te schrijven aan de vacuümstroomonderbreker het ontwerp van een boog vormende kamer wordt gevestigd op het bovenleer goedkeurt, wordt het werkende mechanisme gevestigd op beneden.
2. Het keurt de structuur van combinatie van lucht en organisch samengesteld isolerend materiaal goed.
3. Eenvoudig de lente werkend mechanisme, 10000 die tijden werken.
4. Vlot en goed zelfsluitend prestaties gepast lood-schroef aandrijvingsmechanisme.
Technische Parameters:
| Punten | Eenheid | Datum | |||
| Nominale spanning |
KV |
12 | |||
| De geschatte impuls weerstaat voltage | 75 | ||||
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 42 | ||||
| Geschatte frequentie | Herz | 50 | |||
| Geschatte kort:sluiten brekende stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte stroom | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Geschatte van korte duur weerstaat stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte piek verdraaglijke stroom | 50 | 63 | 80 | 100 | |
| Geschatte kort:sluiten die huidig maken (piekwaarde) | 50 | 63 | 80 | 100 | |
| De secundaire frequentie van de kringsmacht weerstaat voltage (1min) | V | 2000 | |||
| Geschatte verrichtingsopeenvolging | 180S-CO O-0.3S-CO | ||||
| Geschatte duur van kortsluitingstroom | S | 4 | |||
|
De geschatte enige/rijtjes brekende stroom van de capacitieve weerstandsbank Vastgestelde brekende stroom |
A | 630/400 (40KA is 800/400) | |||
| De geschatte Toevloed die van de condensatorbank huidig maken | Ka | 12.5 (Frequency≤1000Hz) | |||
| Openingstijd (nominale spanning) | Mej. | 20~50 | |||
| Sluitingstijd (nominale spanning) | Mej. | 35~70 | |||
| Het mechanische leven | tijden | 10000 | |||
| Geschatte kort:sluiten die huidige brekende tijden breken | tijden | 50 (40KA is 30) | |||
| De toelaatbare slijtage accumuleert dikte van zich het bewegen en statische contacten | mm | 3 | |||
| Geschat het sluiten werkend voltage | v | AC110/220 DC110/220 | |||
| Geschat openings werkend voltage | v | AC110/220 DC110/220 | |||
| Nominale spanning van de motor van de energieopslag | v | AC110/220 DC110/220 | |||
| Geschat vermogen van de motor van de energieopslag | w | 70 | |||
| De tijd van de energieopslag | s | ≤15S | |||
| Contact openingsafstand | mm | 11±1 | |||
| Contactslag | mm | 3.5±1 | |||
| De tijd van de contactsprong | Mej. | ≤2 (40KA≤3) | |||
|
Openen en sluiten het in drie stadia ongelijksoortigheid |
Mej. | ≤2 | |||
| Gemiddelde openingssnelheid (voorzijde 8mm) | m/s | 0.9~1.3 | |||
| Gemiddelde het sluiten snelheid | m/s | 0.5~0.8 (40KA is 0.5~0.9) | |||
| Het openingscontact kaatst omvang terug | Mej. | ≤3 | |||
| Hoofdkringsweerstand | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (boven 2500A) |
|||
| Het sluiten contactdruk | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
