| Plaats van herkomst: | China |
| Merknaam: | Metalwork |
| Certificering: | CE, ISO, CCC |
| Modelnummer: | VS1-12KV |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Plywoodenpakket |
| Levertijd: | 20 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 100 reeksen per maand |
| Model: | VS1-12KV/1250-31.5 | Brekende Capaciteit: | 31.5KA |
|---|---|---|---|
| Nominale spanning: | 12KV | Geschatte stroom: | 1250A |
| Het mechanische leven: | 10000 keer | Motorvoltage: | DC/AC 110V 220V |
| Mechanisme: | De lenteenergie het Laden | Garantie: | 1 jaar |
| Hoog licht: | Binnen Terugtrekbare Vacuümstroomonderbreker,1250a binnen vacuümstroomonderbreker,Binnen Vacuümstroomonderbreker voor Mechanisme |
||
Toepassing:
Voor industriële en mijnbouwondernemingen, elektrische centrales, hulpkantoren en andere transmissie en distributiesystemen voor de controle en de bescherming van elektrofaciliteiten, en geschikt voor frequente verrichtingsplaatsen.

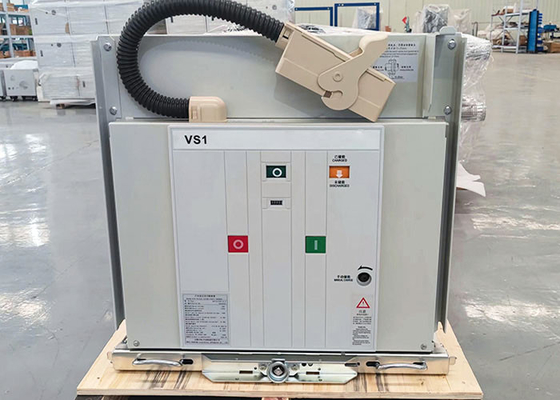

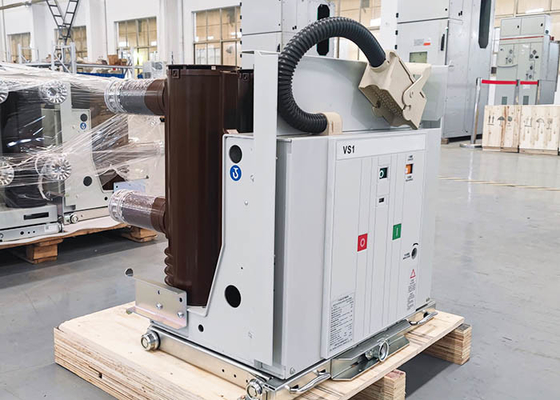

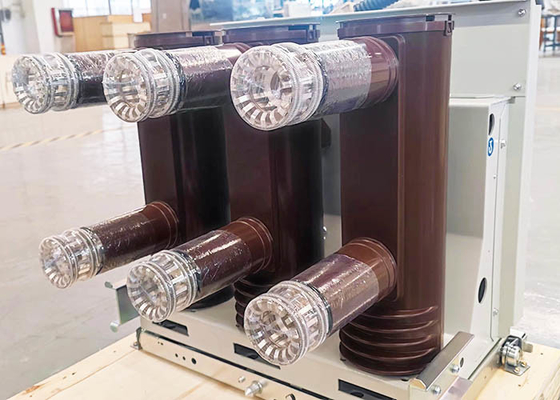

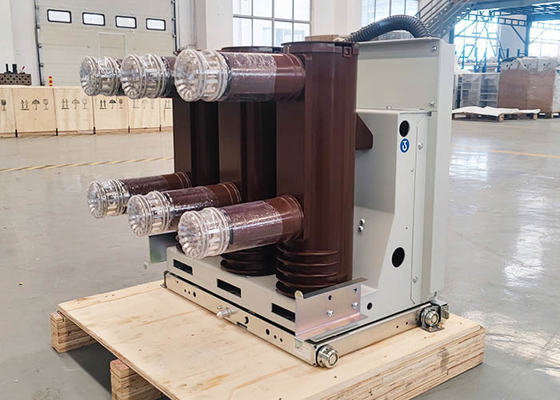

Beschrijving van de binnen vacuümstroomonderbreker met hoog voltage van VS1-12KV:
VS1-12KV modelleer binnenac hoogspanning de vacuümstroomonderbreker een type van holistic en volledig verzegeld hoogspanningsmechanisme is, heeft het compacte afmeting en klein volume. VCB is op machtssysteem van toepassing van nominale spanning 7.2~12KV, in drie stadia en AC 50/60Hz. Het is toepasselijk in gelegenheden met frequente verrichtingen, handelend om lijn en elektrische apparaten te beschermen en te controleren. Het product is met GB1984-2003, IEC56, JB3855-1996 en DL/T403-1999 en passentypeonderzoek in overeenstemming.
Technologie & Details:
Technische Parameters:
| Punten | Eenheid | Datum | |||
| Nominale spanning |
KV |
12 | |||
| De geschatte impuls weerstaat voltage | 75 | ||||
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 42 | ||||
| Geschatte frequentie | Herz | 50 | |||
| Geschatte kort:sluiten brekende stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte stroom | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Geschatte van korte duur weerstaat stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte piek verdraaglijke stroom | 50 | 63 | 80 | 100 | |
| Geschatte kort:sluiten die huidig (piekwaarde) maken | 50 | 63 | 80 | 100 | |
| De secundaire frequentie van de kringsmacht weerstaat voltage (1min) | V | 2000 | |||
| Geschatte verrichtingsopeenvolging | 180S-CO O-0.3S-CO | ||||
| Geschatte duur van kortsluitingstroom | S | 4 | |||
|
De geschatte enige/rijtjes brekende stroom van de capacitieve weerstandsbank Vastgestelde brekende stroom |
A | 630/400 (40KA is 800/400) | |||
| De geschatte Toevloed die van de condensatorbank huidig maken | Ka | 12.5 (Frequency≤1000Hz) | |||
| Openingstijd (nominale spanning) | Mej. | 20~50 | |||
| Sluitingstijd (nominale spanning) | Mej. | 35~70 | |||
| Het mechanische leven | tijden | 10000 | |||
| Geschatte kort:sluiten die huidige brekende tijden breken | tijden | 50 (40KA is 30) | |||
| De toelaatbare slijtage accumuleert dikte van zich het bewegen en statische contacten | mm | 3 | |||
| Geschat het sluiten werkend voltage | v | AC110/220 DC110/220 | |||
| Geschat openings werkend voltage | v | AC110/220 DC110/220 | |||
| Nominale spanning van de motor van de energieopslag | v | AC110/220 DC110/220 | |||
| Geschat vermogen van de motor van de energieopslag | w | 70 | |||
| De tijd van de energieopslag | s | ≤15S | |||
| Contact openingsafstand | mm | 11±1 | |||
| Contactslag | mm | 3.5±1 | |||
| De tijd van de contactsprong | Mej. | ≤2 (40KA≤3) | |||
|
Openen en sluiten het in drie stadia ongelijksoortigheid |
Mej. | ≤2 | |||
| Gemiddelde openingssnelheid (voorzijde 8mm) | m/s | 0.9~1.3 | |||
| Gemiddelde het sluiten snelheid | m/s | 0.5~0.8 (40KA is 0.5~0.9) | |||
| Het openingscontact kaatst omvang terug | Mej. | ≤3 | |||
| Hoofdkringsweerstand | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (boven 2500A) |
|||
| Het sluiten contactdruk | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
