Productgegevens
Plaats van herkomst: China
Merknaam: Metalwork
Certificering: CE, ISO, CCC
Modelnummer: 2-WE67K-320/6000
Betalings- en verzendvoorwaarden
Min. bestelaantal: 1 set
Prijs: negotiable
Verpakking Details: Eenvoudige verpakking
Levertijd: 60 dagen
Betalingscondities: L / C, T / T
Levering vermogen: 100 sets per maand
spanning: |
380V, 3PH, 50HZ of customerized |
Materiaal: |
Q235 of Q345 vloeistaal |
Druk: |
320T |
het werk lengte: |
6000mm |
kleur: |
als eis van de klant |
CNC systeem: |
DELEM DA52 |
spanning: |
380V, 3PH, 50HZ of customerized |
Materiaal: |
Q235 of Q345 vloeistaal |
Druk: |
320T |
het werk lengte: |
6000mm |
kleur: |
als eis van de klant |
CNC systeem: |
DELEM DA52 |

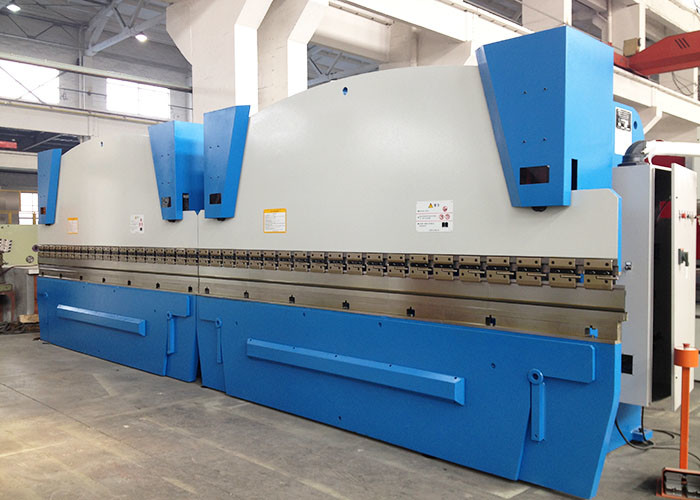

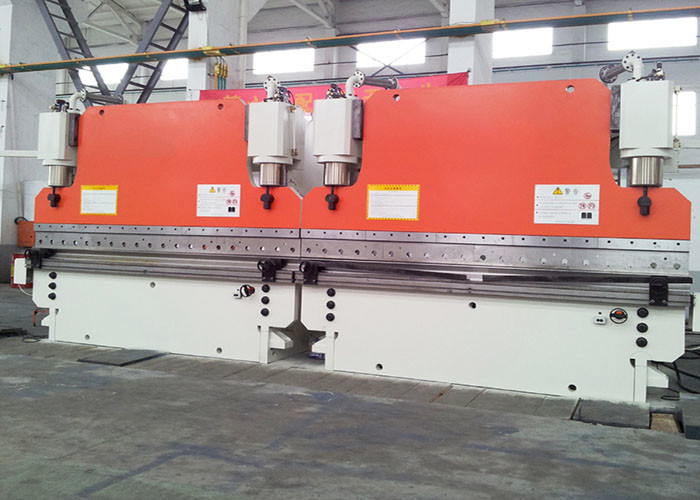

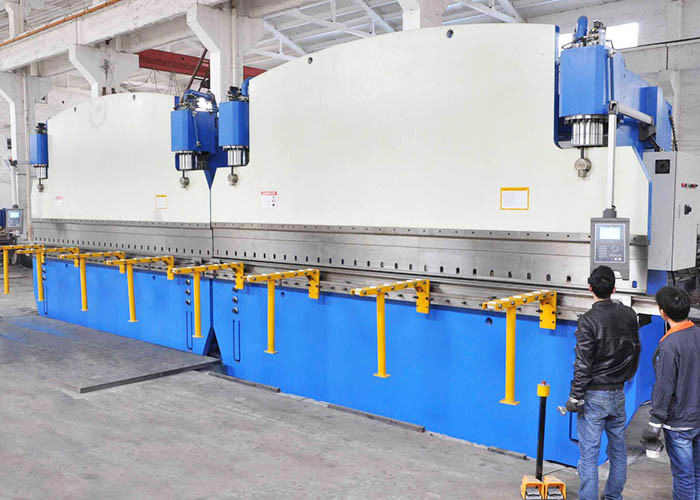

CNC Machine Achter elkaar 320 Ton 6 van de Persrem de Perscnc van M Twee Buigende Machine
Toepassing: het maken van lichte pool en hoge mast
| TECHNISCHE EIGENSCHAPPEN | |||
| 1 | Type | Mult-machine Hydraulische CNC elektrohydraulische synchro Achter elkaar | |
| 2 | Het werk kracht | 2X320Ton | |
| 3 | Lengte van lijst | 2X6000mm | |
| 4 | afstand tussen kaders | 4800mm | |
| 5 | Keeldiepte | 620mm | |
| 6 | Open hoogte | 750mm | |
| 7 | Slag | 250mm | |
|
8 |
Het werken Snelheid |
Maak leeg | 70mm/s |
| Het werken | 7.5mm/s | ||
| Terugkeer | 75mm/s | ||
| 9 | Hoofdmotor | 2x22kw (het merk van Siemens) | |
| 10 | CNC systeem |
Type: DELEM DA52 Delemco., Nederland 2 (Y1, Y2) |
|
| 11 | Hulpmiddel |

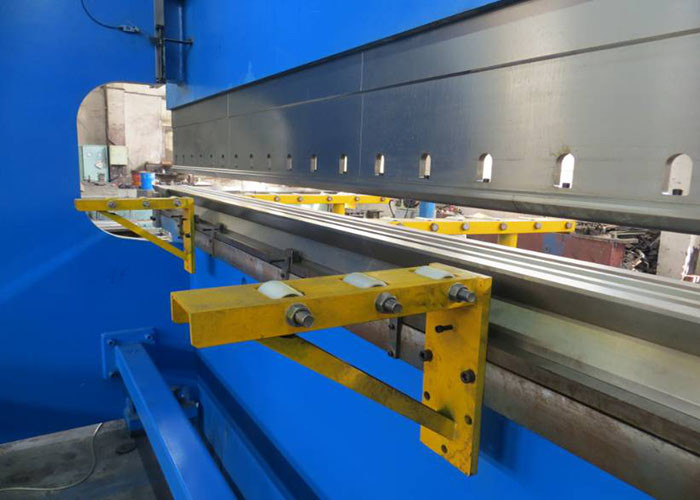

Met 1 ponsen en 1 multiv-matrijs van de blokbodem voor het maken van tot min 60mm OD achthoekig spits type lichte pool. De omhooggaande dikte van de hulpmiddelhouder is 18mm De werkende lijst met het bekronen van systeem (compensatiesysteem) Met voor en achterblad ondersteunende tribune |
|
| 12 | Verbinding in de cilinders | NOK, in Japan of SFK wordt gemaakt die | |
| 13 | Hydraulische componenten | BOSCH-Rexroth -, Duitsland | |
| 14 | Hydraulische pomp | BOSCH-Rexroth -, Duitsland of Nitch, Japan | |
| 15 | Lineaire Rooster displayer sensor | HEIDENHAIN, DUITSLAND | |
| 16 | Hoofd Elektrische Elementen in kabinet | Schneider | |
| 17 | gewicht | 2x34000 kg | |
| 18 | Totale grootte (mm) LxWxH | 2x6200x3055x4832 | |
| 19 | Verpakking: |
Met plastic dekking De machine zou moeten zijn demonteert tijdens vervoer. Onze ingenieur zou naar klant moeten gaan het assembleren en aanpassen.
|
|
Optiepunten:
| Option1 | Extra 2 reeksen cirkel op hulpmiddel en 1 vastgesteld bodemhulpmiddel geschikt om tot min OD 60mm cirkel te maken spits type lichte pool. Het spitse tarief is 11/1000 en 12.5/1000. Het totaal op hulpmiddellengte, is 16m (11/1000 tarief) en een andere is 16m (12.5/1000 tarief). Het totale bodemhulpmiddel is 16m (één kant met tarief 11/1000, een andere kant is 12.5/1000. | |
| Optie 2 | Eenvoudig type Zij het leegmaken systeem | |
| Optie 3 |
Duwend tyoe Licht pool zij het leegmaken systeem, |
Nota: Y1, Y2-As-Twee lineaire die schalen aan beide kanten van ram worden geïnstalleerd om cilinders te controleren.
Hoofdprestaties:
1. Het kader van machine is samengesteld uit tank, worktable, verlaten en juiste huisvesting en ram. Zo heeft het starheid met hoge weerstand en goede. Ook neemt het trilling om spanning te elimineren.
2. Synchronisatie werkend hoofd van beide machines: De goedkeuring van elektrisch-hydraulische evenredige klep om de synchronisatie van beide machines te verzekeren. De evenredige klep wordt gemaakt door BOSCH bedrijf met zeer goede prestaties zoals kleine wrijving tussen mechanische actieparen, fijne elektronische versterker en elektrische magneet met hoge controlerende kracht en ononderbroken actie. Er zijn twee roosterdisplayers aan beide kanten van machine om de positie van ram onophoudelijk te inspecteren en het signaal terug te koppelen aan controlesysteem, dan zal het controlesysteem elektrisch-hydraulische klep controleren om twee cilinderssynchronisatie op één machine te maken. Omdat roosterdisplayers aan de platen van „C“, niet op huisvestingsplaten direct geïnstalleerd zijn, de afbuiging van ram en kader bij het werken zijn metende en controlerende precisie niet zal uitvoeren. Toen twee machines die, de differentiële potentiometer tussen twee machines zullen overbrengen het mechanische synchroniserende signaal in elektronische en voer terug naar synchronisatieplaat en controlesysteem installeerden samenwerken. Het signaal zal door BOSCH versterker worden vergroot om de synchronisatie van beide machines door het controleren elektrisch-hydraulische evenredige klep te controleren. Zo wordt de synchronisatie van twee machines bereikt met hoge precisie.
3 door computer, kon de exploitant met machine communiceren. De computer heeft verscheidene taal onderhouden, de buigende kracht automatisch berekenen en aanpassen. Ook kon het het dode punt, snelheids veranderend punt berekenen en controleren. De slagen (Y1, Y2) van ram konden een kleine schuine stand maken om aan de speciale behoefte van gebruiker te voldoen.
4 uitgerust met goed leidend systeem, positie die systeem en hydraulisch saldosysteem meten om aan de vereisten van volledige lengtebaan en zonderlinge baan te voldoen.
5 Worktable-de compensatieeenheid wordt goedgekeurd om afbuiging van machine goed te maken wanneer het werken om de precisie van het werkstuk ervoor te zorgen.
6 de oppervlakte van cilinder heeft het goede dragen en thermische behandeling, zodat heeft het goede smering en lange levensduur.
