| Plaats van herkomst: | China |
| Merknaam: | Metalwork |
| Certificering: | CE, ISO, CCC |
| Modelnummer: | Ctl-5X1250 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Plywoodendoos |
| Levertijd: | 40 dagen |
| Betalingscondities: | L / C, T / T |
| Levering vermogen: | 100 sets per maand |
| spanning: | 380V, 3PH, 50HZ of customerized | Materiaal: | Q235 of Q345 vloeistaal |
|---|---|---|---|
| macht: | Batterij | Ladingscapaciteit: | 200 ton |
| Gebruik: | Licht poollassen | Control-modus: | drukknop controle, draadloze remold |
| Hoog licht: | gesneden op lengte lijn machine,Lichte Pool-Productielijn |
||

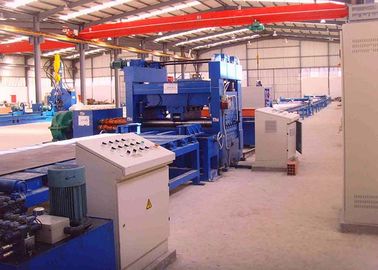

Besnoeiing aan Lengtelijn voor Lichte Pool
Toepassing:
Het is voor licht poolmateriaal die, het nivelleren, snijdend, schaaft rand het scheuren en spits het scheuren proces, om één zij kleine breedte, één zij grote plaat van het breedtestaal te krijgen ontrollen zich.
Deze lijn wordt gebruikt voor roestvrije rol met verschillende specificaties, door ont*rollen-nivelleren-snijdt aan afgevlakte platen als nodig lengte.
Deze lijn is redelijk in lay-out, gemakkelijke verrichting, op hoog niveau van automatisering die verwerking allerlei roestvrije rol, gekleurde rol, aluminiumrol, rol of geschilderde rol galvaniseren kon. Deze lijn past in de verwerkende industrie van de metaalplaat, zoals auto, container, huishoudapparaat, ruim verpakking, bouwmateriaal, enz. toe
Deze lijn is samengesteld uit rolauto, dubbel hoofd uncoiler, het hydraulische drukken & leiden, schophoofd, snuifjeapparaat, leveler, het servoapparaat van de lengtemaat, pneumatische cluthscheerbeurt, riemtransportband, pneumatische stapelaar, het leegmaken auto, elektrisch systeem, enz. evenals rollaway nest, sturend apparaat, enz.
Technische Parameter en Samengestelde Apparaten:
| Dikte van materiaal | 2mm5.0mm voor het warmgewalste vloeistaal van Q235A |
| Breedte van materiaal |
8001250mm |
| Gewicht van staalrol |
Maximum 15 ton |
| Binnendiameter van staalrol |
Φ500mm-Φ750mm |
|
Nivellerende snelheid |
5- 15m/min |
|
Aantal van het nivelleren van rollen |
13 |
|
Nivellerende rollendiameter |
130mm |
|
Lengtewaaier voor schaal |
2000~12000mm die requirments overeenstemmen. |
|
Tolerantie van scherpe lengte |
±15mm (basis op 8m lengteplaat) |
|
Hoofd nivellerende motormacht |
37kw (totaal over 65KW) |
|
Breedtegebied voor machine |
ongeveer 7000mm |
Het materiaal omvat:
1. De lading van de staalrol dolly auto:
Boven en beneden: Hydraulisch
Het horizontale bewegen zich: gemotoriseerd
Max.loading gewicht: 15Tons

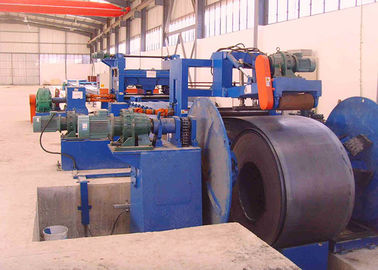

2. Hydraulisch dubbel-hoofdparaplutype decoiler:
Het omvatten: Gemotoriseerd lever, Motor, reductiemiddel resultaat op,
Het kettingssysteem neemt de verschuiving om te roteren. De omwentelingsrichting kan met de wijzers van de klok mee zijn en unclockwise.
Open en sluit: Hydraulisch
Max.loading gewicht: 15Tons
3. Hydraulisch leiden-drukt, schop-hoofd, snuifje en het voeden apparaat:
Het is voor het nemen van het hoofd van de staalrol aan het voeden van eenheid, hydraulische omhooggaand en pers om de staalrol los te vermijden.
De omwenteling van de twee rollen voedt het materiaal aan rand die eenheid scheuren. De omhooggaande rol boven en beneden: hydraulisch
4. Midden rollende worktable manier: 4M

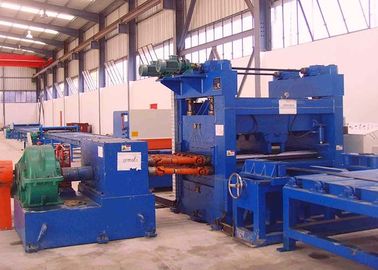

5.Leveling eenheid: (twee leggen type),
Het omvatten: snelheids regelbare motor, reductiemiddel, versnellingsbak.
De nivellerende rol is behandelt thermische behandelingen, 40Cr. HRC48
Boven en beneden roltotaal 13. (met inbegrip van 1 paar van snuifjerol)
De omhooggaande rolbasis boven en beneden beweging wordt gedreven door de motor door wormsysteem.
Het is met lengte metend eenheid:
Roteerde de codeur verzendt lengtesiginal naar controlesysteem en controleren de bepaalde lengte.
6. Snijmachine:
Het omvatten: De hydraulische scheerbeurt Q12Y-6*2000 van de schommelingsstraal.
7. Dubbele rand die eenheid scheuren.
Het is want het scheuren rand van de warmgewalste staalplaat schaaft om de nauwkeurige breedte voor lichte pool te krijgen.
Het is basis op het het rollen het scheren principe om de staalplaat te snijden. Er is een dolly in de voorzijde van de scheurende eenheid. Het is voor controle het rechte knipsel. Door verandering de positie van het scheurende blad om het verschillende blad van de de grootte lichte pool van breedtefr te krijgen verschillende.
Het omvatten:
Ondersteunende lijst met het spoor
Vastklemmend blad dolly, één stuk
Verdubbel bladentype rand die eenheid met motor en versnellingsbak scheuren.
8. Verminder het scheuren van eenheid
De spitse scheurende machine is basis op het het rollen het scheren principe om de staalplaat te snijden. Er is een dolly in de voorzijde van de scheurende eenheid. Het is voor controle de spitse scherpe graad. Door verandering de positie van de kurk op dolly om het spitse het scheuren tarief te controleren.
Het omvatten:
Ondersteunende lijst met het spoor
Vastklemmend blad dolly, één stuk
Kies bladentype rand uit die eenheid met motor en versnellingsbak scheuren.

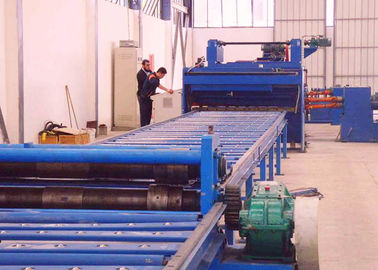

9. Baltype steunlijst 12 m voor gebeëindigd spits blad
10. Elektrosysteem:
Centrale controlelijst.
PLC, AC bestuurdersomschakelaar heeft de eigenschap van snelle reactie en goede activiteit, die de het meten nauwkeurigheid en de lopende snelheid kunnen effectief controleren.
16. Hydraulisch systeem:
Hydraulische macht 25L/min
Het omvatten: hydraulische post, kleppen, olietank, gezamenlijke, zachte pijp, harde pijp etc.
