Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Gewicht: | 100KG-50000KG | Gebruik: | Horizontale Omwenteling voor Lassen |
|---|---|---|---|
| Diameter van lijst: | 4004000mm | spanning: | 3 Ph, 380V, 50Hz |
| kleur: | Blauw, Grijs of Aangepast | Garantie: | 1 jaar |
| Hoog licht: | de machines van het pijpleidingslassen,het materiaal van het pijpleidingslassen |
||

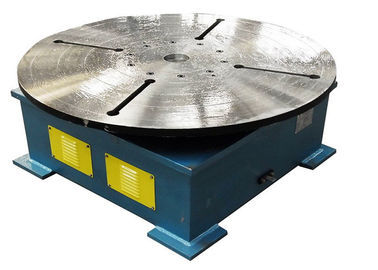

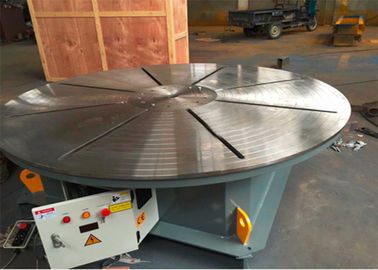

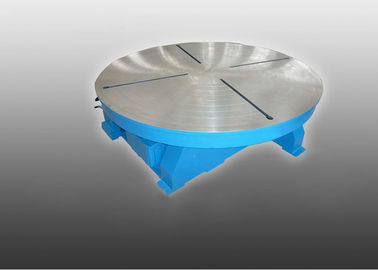

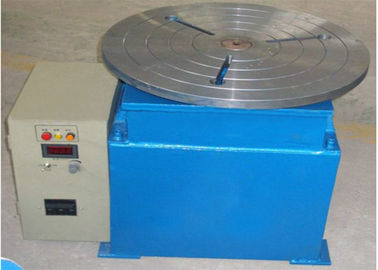

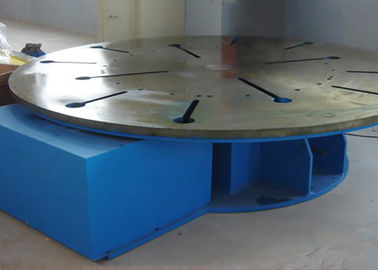

Lijst van het de Omwentelingslassen van HBT de Horizontale
Wij hebben etc. vele types van draaischijf, bijvoorbeeld .HB01, HB03, HB10. Ook kunnen wij de machine volgens het werkstuk van de klant ontwerpen. U kunt de snelheid van de draai beslissen.
Eigenschappen:
1. Het gebruiken samen met het automatische wapen van de lassenrobot.
2. Ander voltage zoals 220V/380V 50Hz is beschikbaar allen.
3. De omwentelingssnelheid is 0.05~05. t/min in digitaal lezen op de elektrische doos.
4. De lassende Draailijst kan 360° door VFD controle, verrichting op het vakje van de handcontrole roteren.
5. Lijstgrootte 2000 mm met speciaal gat in het lijstcentrum gevraagde door klanten.
6. Gecontroleerd worden de afstandsbedieningdoos, de de facultatieve voetschakelaar of het overhellen hoek als u wilde.
7. Met de vormbout van M24 T, kunt u uw het werkstuk op de lijst voor omwenteling en lassen bevestigen.
Technische Parameters:
| Model | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Het geschatte laden kg | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Draai snelheid t/min | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| Hel snelheid t/min over | 2 | 0,8 | 0,5 | 0,4 | 0,3 | 0,2 | 0,14 | 0,14 | 0,14 | 0,14 | 0,10 | 0,10 | |
| Werk-lijst dia. mm | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
|
Max.eccentricity afstand mm |
100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| De maximum afstand mm van het ernstcentrum | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Draaiende motormacht kW | 0,06 | 0,37 | 0,75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| Het overhellen motormacht kW | 0,18 | 0,55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | |
| Draai dia. Bij 90°mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| Afmeting | L mm | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H mm | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B mm | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Materiaalgewicht kg | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Snelheid het aanpassen manier | De Revotesnelheid is VFD (GEMEENSCHAPPELIJKE ONDERBREKINGSmotor) | ||||||||||||
| Het overhellen de snelheid wordt bevestigd (Gewone remmotor) | |||||||||||||
Toepassing:
1. Drukvaten
2. Pijp verwerkende industrie
3. Windenergievervaardiging
4. Chemisch product & de tankvervaardiging van de brandstofopslag
5. Om het even welke zware cilindrische baan
