Name: HB Overhellend het Materiaalinstelmechanisme van het Pijplassen voor Automatisch Pijp Cirkellassen
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: HB- reeks
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Gewicht: 100KG-50000KG

Verrichtingsmanier: Verre Hand Cotrol

Manier om te plaatsen: Frequentiecontrole

Het ten val brengen van hoek van lijst: 0~90°

Diameter van lijst: 4004000mm

Functie: Het automatische Overhellen

Markeren:

de machines van het pijpleidingslassen

het materiaal van het pijpleidingslassen

Basis informatie

Plaats van herkomst: China

Merknaam: Metalwork

Certificering: CE, ISO, CCC

Modelnummer: HB- reeks

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: De centrale verwerkingseenheid naakt in container, elektrocontroledoos plywooden binnen dozen

Levertijd: 30 DAGEN

Betalingscondities: L / C, T / T

Levering vermogen: 100 sets per maand

Galerij

HB Overhellend het Materiaalinstelmechanisme van het Pijplassen voor Automatisch Pijp Cirkellassen

Productomschrijving

HB Overhellend Lasseninstelmechanisme

Het lasseninstelmechanisme omvat diverse types en het wordt gewoonlijk gecombineerd met automatisch lassensysteem, zoals manipulator en lassenmachine. Met winding en het omdraaien van werkende lijst, kunnen het lassen en de montage bij de juiste positie worden gevestigd. Indien verbonden aan andere lassenapparaten, kan het in een helft-automatische of volledige automatische lassenmachine worden omgezet. De winding van werkende lijst kan elektromagnetische snelheidsvariatie of frequentiecontrole gebruiken.

Wegens excentriciteit en ernst, is het beter om een groter type voor lang werkstuk of die met teveel afwijking van het ernstcentrum te kiezen. De vorm en het gewicht van werkstukken, proces en werkmethode worden verstrekt, zal ons bedrijf een snelle regeling uw verwijzing leveren.

Eigenschappen:

Het omvat licht en heay plichtstype, l-type, head&tail type, 2 astype, het draaien lijst, enz.

Het kan het roteren bij 360° en het overhellen realiseren bij 0°-90°/120°, en het kan met lassen worden gebruikt.

Het keurt frequentieomschakelaar goed om de omwentelingssnelheid te controleren om regelmatig het roteren te verzekeren.

Diverse ladingscapaciteit van 100 kg aan 50 ton.

Beperkte schakelaar en ver controlemechanisme om de de het plaatsen nauwkeurigheid en veiligheid te verzekeren.

De elektrische die delen van ABB, van Schneider of van Siemens in onze machine worden goedgekeurd.

Aangepaste of niet genormaliseerde beschikbaar aan de speciale eisen van de klant.

Technische Parameters:

Model		HB1	HB6	HB12	HB20	HB30	HB50	HB80	HB100	HB150	HB200	HB300	HB500
Het geschatte laden kg		100	600	1200	2000	3000	5000	8000	10000	15000	20000	30000	50000
Draai snelheid t/min		0.1-1	0.1-1.1	0.1-1	0.09-0.9	0.08-0.8	0.07-0.7	0.06-0.6	0.06-0.6	0.05-0.5	0.05-0.5	0.04-0.4	0.04-0.4
Hel snelheid t/min over		2	0,8	0,5	0,4	0,3	0,2	0,14	0,14	0,14	0,14	0,10	0,10
Werk-lijst dia. mm		φ400	φ800	φ1000	φ1200	φ1400	φ1600	φ2000	φ2000	φ2200	φ2500	φ3000	φ4000
Max.eccentricity afstand mm		100	150	200	250	250	250	200	200	200	200	200	200
De maximum afstand mm van het ernstcentrum		150	250	250	300	400	400	400	400	500	630	630	800
Werk-lijst het overhellen hoek °		0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120
Draaiende motormacht kW		0,06	0,37	0,75	1.1	1.5	1.5	2.2	3	3	4	4	5.5
Het overhellen motormacht kW		0,18	0,55	1.1	1.5	2.2	3	4	4	5.5	7.5	7.5	11
Draai dia. Bij 90°mm		≤600	≤1500	≤1500	≤2000	≤2300	≤2800	≤3200	≤3200	≤3400	≤3400	≤4200	≤5700
Afmeting	L mm	740	1300	1500	1700	2046	2400	2900	2900	3525	3675	4200	5600
	H mm	420	900	1000	1200	1400	1860	1970	1970	2252	2270	2700	3600
	B mm	527	1000	1200	1200	1680	1730	2260	2260	2270	2750	3300	4400
Materiaalgewicht kg		70	700	1000	2000	3350	4300	8000	8200	14000	17000	20000	27000
Snelheid het aanpassen manier		De Revotesnelheid is VFD (GEMEENSCHAPPELIJKE ONDERBREKINGSmotor)
Snelheid het aanpassen manier		Het overhellen de snelheid wordt bevestigd (Gewone remmotor)

Toepassing:

1. Drukvaten
2. Pijp verwerkende industrie
3. Windenergievervaardiging
4. Chemisch product & de tankvervaardiging van de brandstofopslag
5. Om het even welke zware cilindrische baan

Productvertoning:

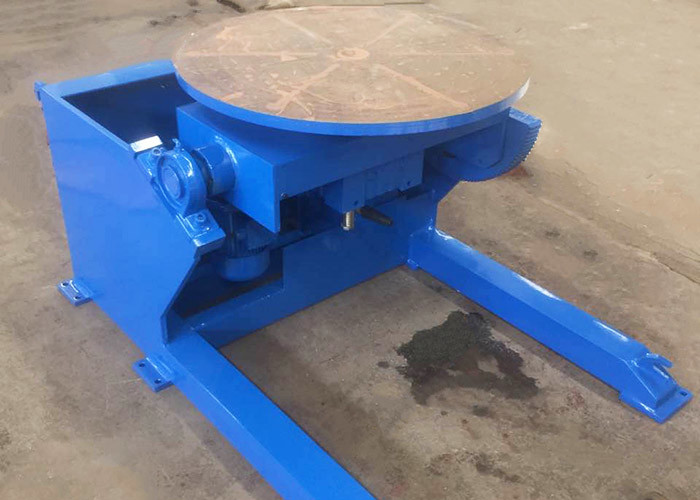

Roterend van worktable keurt frequentiecontrole goed, kan het oneindig roteren.

HB Overhellend het Materiaalinstelmechanisme van het Pijplassen voor Automatisch Pijp Cirkellassen 0

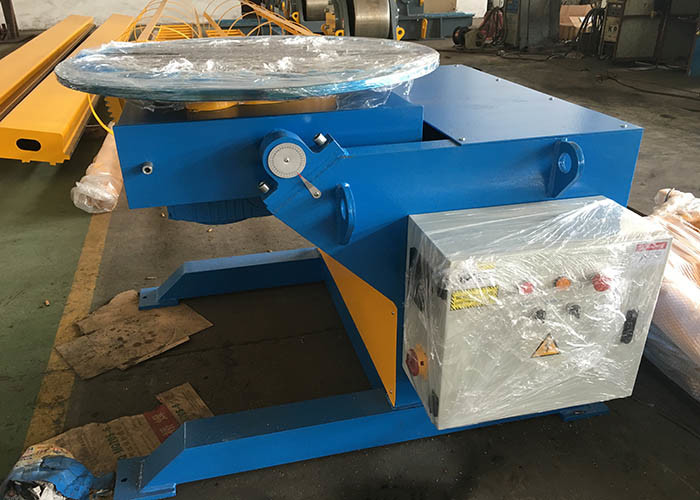

Het lasseninstelmechanisme heeft grote het overhellen hoek, is de overhellende waaier van 0~120°.

HB Overhellend het Materiaalinstelmechanisme van het Pijplassen voor Automatisch Pijp Cirkellassen 1

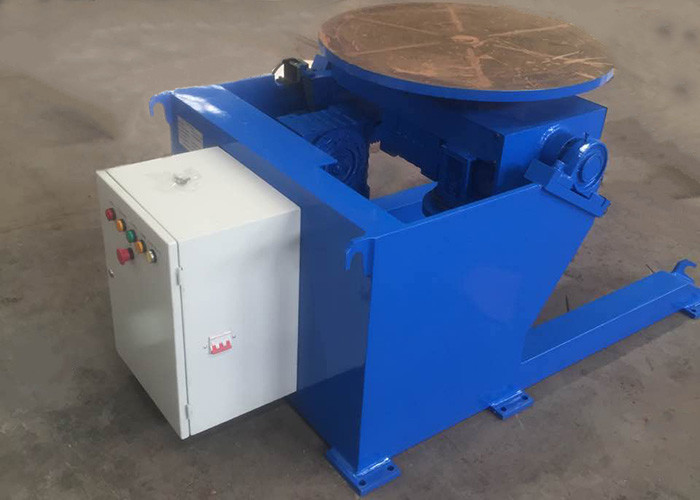

Het keurt toesteltransmissie goed, is het toestel duurzaam en heeft lange de dienstlijn na smeedstuk.

HB Overhellend het Materiaalinstelmechanisme van het Pijplassen voor Automatisch Pijp Cirkellassen 2

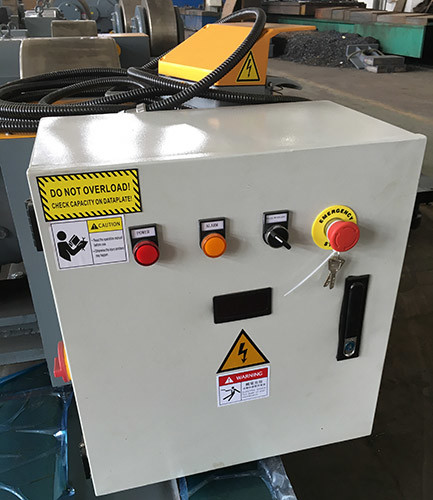

Er is concentrisch maatstreepje met t-type groef, die voor het bevestigen van het werkstuk geschikt is.

HB Overhellend het Materiaalinstelmechanisme van het Pijplassen voor Automatisch Pijp Cirkellassen 3

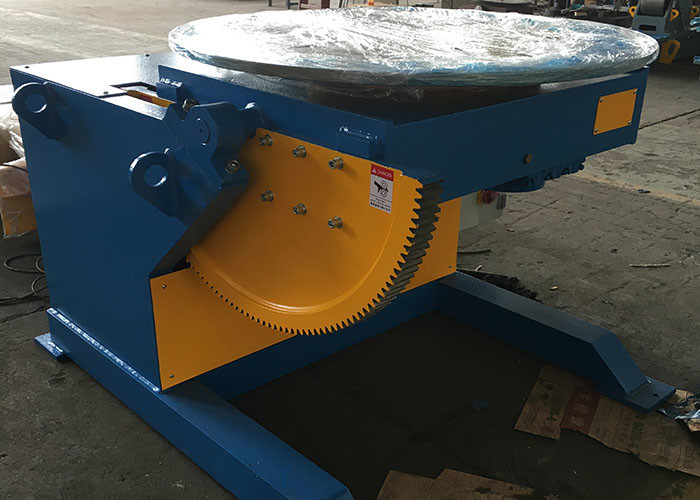

Volgens het nominale vermogen verschillende specificaties kan worden aangepast.

HB Overhellend het Materiaalinstelmechanisme van het Pijplassen voor Automatisch Pijp Cirkellassen 4
