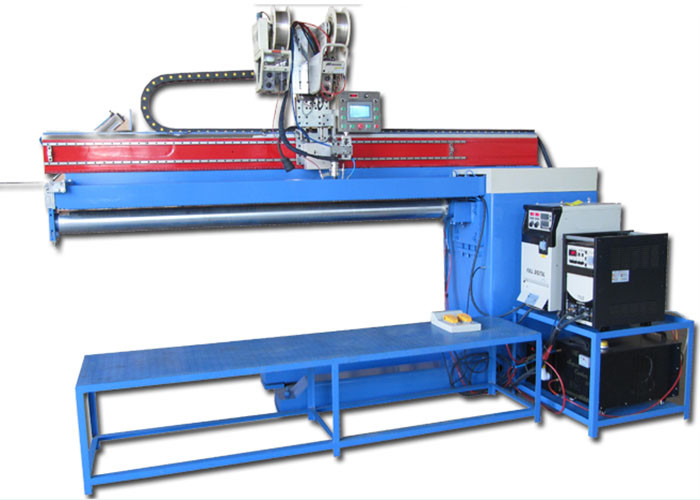

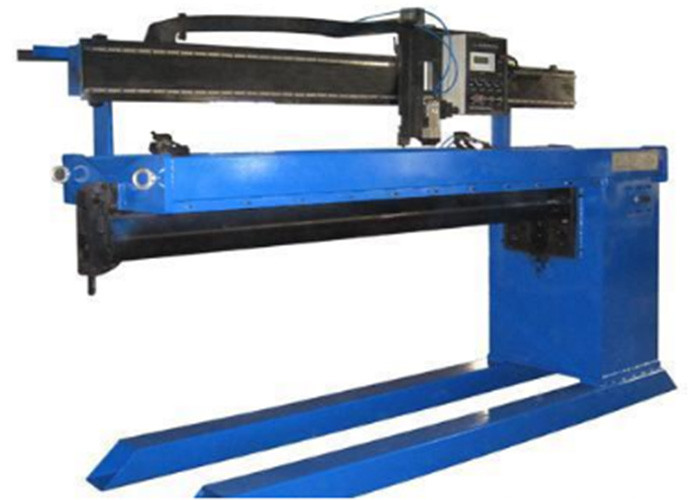

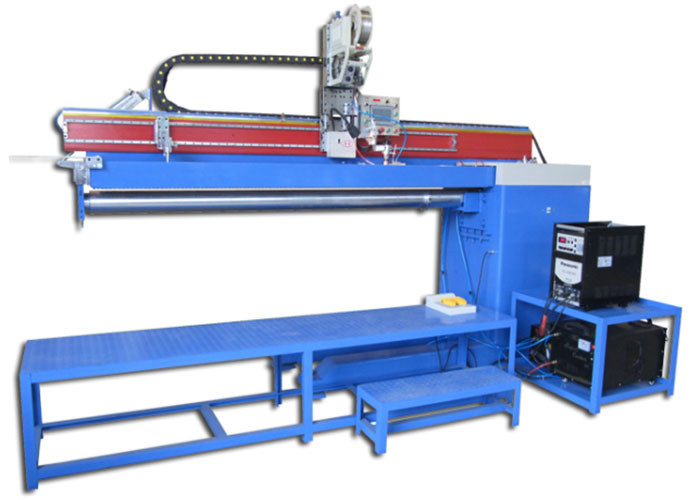

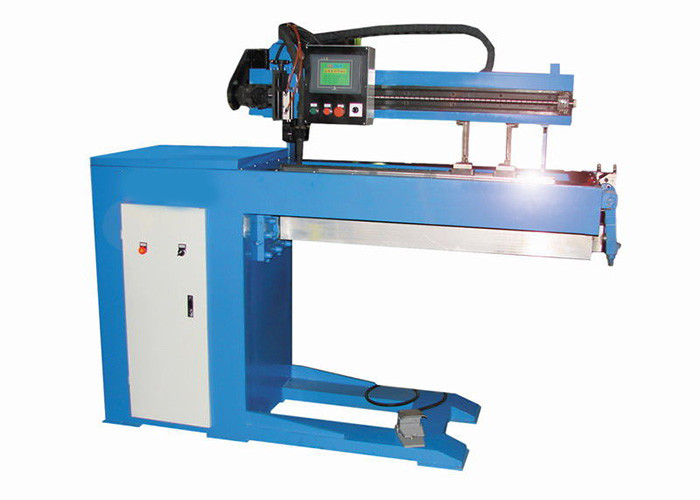

Recentste TIG van de de Boog Longitudinale Naad van het Ontwerp Automatische Argon Lassenmachine voor Roestvrij staal
Materiaalcomponent:
Pneumatisch zeer belangrijk klemapparaat, basis, straal, doorn, koperstootkussen, schachtdeur het openen apparaat, overstekend spoor, het controlemechanisme van de dwars-vervoertoorts, toortshouder en elektrocontrolesysteem.
Hoofdlijnen:
LSW-het lassenmachine van de reeks is de longitudinale naad het standaardmateriaal van ons bedrijf. Het keurt het belangrijkste klemapparaat goed om eenvormig en stal houdt en het koelen effect te steunen, dat de surplushitte door lassennaad verwijdert om het scheeftrekken en de vervorming van werkstuk te verminderen. Wij kunnen of aan één kant of twee kanten lassen en perfecte lassenkwaliteit verzekeren.
Dergelijke klem wordt bevestigd op de bovenkant van de basis, symmetrisch, makend het luchtkussen uitbreiden zich. Het hoogste apparaat van de drukhefboom brengt de belangrijkste plaatdruk zo zoals veel 30Kg/c㎡. Voorts de afstand tussen right-left platen regelbaar volgens naadvereisten is om verschillende naadbreedte te ontmoeten.
De doorn wordt als verschillende die diameters ontworpen op verschillende naadlengten worden gebaseerd zijn hardheid ervoor te zorgen. Een bepaald stootkussen van het breedte geleidend koper wordt opgezet op de bovenkant van de doorn. Wij kunnen de contactdoos verwerken langs de centrale as van koperstootkussen dat negatief wordt misvormd. Vele minigaten binnen, verdeeld equidistant, om het gas te beschermen. De verticale hoogte van de doorn is regelbaar door schroef om aan verschillende lassenvereisten te voldoen.
Spoor, door gelijkstroom-motor wordt het gedreven, op de straal wordt geregeld beweegt zich met constante snelheid door de voering van Taiwan Hiwin guides&precise rek om aan verschillende lassenvereisten te voldoen dat. Wij kunnen de lassenslag controleren of aanpassen door foto-elektrische schakelaar. Het dwarsvervoer op spoor kan bij alle richtingen worden aangepast. Automatisch kan het pneumatische het voeden apparaat op glijdende gids toorts-voedt realiseren/onmiddellijk het leegmaken.
Het keurt PLC programmacontrole met geavanceerde mens-machine werkende interface goed, die stabiele en betrouwbare functie verstrekken.
Gedetailleerde configuratie:
|
Punt
|
Naam
|
Merken
|
| 1 |
PLC
|
China Xinjie
|
| 2 |
Touch screen
|
China Xinjie |
| 3 |
Relais
|
Schneider |
| 4 |
Knoop
|
Schneider |
| 5 |
Kabel
|
China Jiangnan of Zhuying-merken |
| 6 |
Solenoïdeklep
|
Taiwan Airtac |
| 7 |
Schakelaarmacht
|
Taiwan mw |
| 8 |
De gids van de precisievoering
|
Taiwan HIWIN |
| 9 |
Kader |
Metaalbewerking |
| 10 |
TIG Macht yc-400TX |
Japan Panasonic |
Werkstukvereisten:
1. Werkstukmateriaal: Q235 staalplaat of roestvrije plaat, en gegalvaniseerd staal.
2. Lassenvereisten:
1) Voor uiteindelassen van cilindrische werkstukken.
2) De lassennaad zou moeten zijn het vlotte, vlakke en geen duidelijke misvorming bestaan. Één zijlassen terwijl twee kantenmisvorming. Zelfde intension bij zowel lassennaad als het lichaam zelf.
3) Lassenwijze: Argon-boog lassen, TIG of Co2-gas-schild lassen.
4) Feeding&unloadingsmethode: Manueel
Werkstuksteekproeven:
