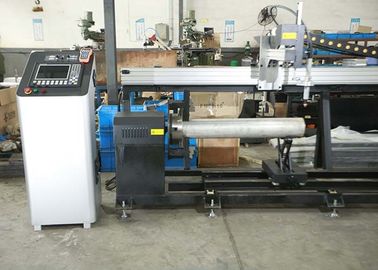

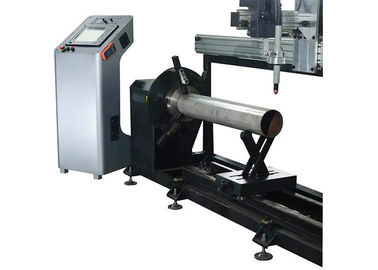

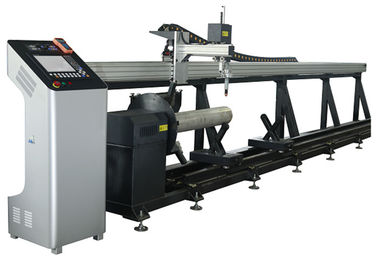

CNC van buis Hoofd 2 As de Pijpsnijmachine van het Plasma Vloeistaal met Panasonic-Motor

CNC van buis Hoofd 2 As de Pijpsnijmachine van het Plasma Vloeistaal met Panasonic-Motor

Productdetails:

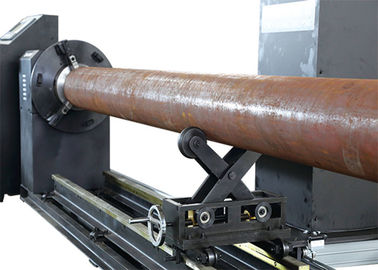

1) Het is het gebruikte ontwerp van de brugstijl, dat met de pijp parallel is. De tractor met het opheffen van hulpmiddel op de brugstraal die wordt geïnstalleerd. De pijpmoeilijke situatie door klemkaak, en met beweegbare en regelbare pijpverdedigers die op de sporen en onder de pijp.

2) Wanneer het snijden, CNC zal het controlesysteem de tractorbeweging controleren en de pijp roteert, om de pijp te snijden. De gehele gebruikte stabiliteit van het machinewerk en kan op lange termijn zijn. Gemakkelijk verrichting en hoog rendement.

3) Het geschikte werk voor 50500mm diameter zonder schuine rand scherpe pijpen.

Machinegegevens:

Basiscomponenten en specificatie:

Sterke Straal met hittedissipatie, met las en na de verwerking van de spanningshulp. Dat ervoor zorgt is de straal sterk en hard aan vervorming.

1) X de manierlengte van het asspoor: 7000mm

2) X as drijfsysteem: TOORTSlengte die zich VOLGENS PIJPrichting BEWEGEN (stapmotor met bestuurder en versnellingsbak)

3) Y de diameter van de asklem: φ50-500mm

4) Y as drijfsysteem: PIJP ROTERENDE AS (de servo750w digitale servomotor van Japan PANASONIC met bestuurder en versnellingsbak)

5) Z as drijfsysteem: Het opheffen boven en beneden as

6) X en y-asgas en kabel die bewegen zich: Op zwaar werk berekende industriële kabelketting

7) X asspoor: 24KG/m Hoge definitie op zwaar werk berekende spoorweg

8) Controlekabinet, elektrokabinet, Hoge frequentiekabinet: Met componenten van OMRON, SIEMENS, de schakelaar SCHNEIDER van de draadterminal

Het vereiste van de plaatsvoorwaarde van de machine:

1. Voltagevereiste:

1) 3×400v±10%/50Hz, 220v±10%/50Hz
2) Voltagestabiliteit in drie stadia minder dan ±5%

3) Voltageonevenwicht in drie stadia minder dan 2,5%

4) Voorgestelde gebruikende voltage-gestabiliseerde bron.

Nota: Het aan de grond zetten van weerstand ≤10.

2. De drukvereiste van de kompreslucht (Plasmaknipsel):

1) Het gas vloog vereiste: 0.9m3/min

2) Gasdruk: 8.3kg/cm2

3) Dauwpunttemperatuur 5 niet overschrijden Celsius: olie content≤0.003ppm stevige particle≤0.01micron

4) De voorgestelde gebruikende compressor van de olie vrije lucht, het bevriezen drogere en ultrafilter (het systeem kan roest geen componenten hebben).

3. De scherpe pijp moet de vlotte diameter van oppervlakte ovale afwijking zijn minder dan 5mm. De norm van bereikiso.

4. Het werk temperatuur: -10°C -45°C

    Vochtigheid: <90>

    Omgeving: Ventilatie, geen grote schok

Scherpe steekproef:
