Van het vijf-as Machine Robotica de Automatische Lassen voor Hydraulische Oliecilinder

Van het vijf-as Machine Robotica de Automatische Lassen voor Hydraulische Oliecilinder

  • Van het vijf-as Machine Robotica de Automatische Lassen voor Hydraulische Oliecilinder
Van het vijf-as Machine Robotica de Automatische Lassen voor Hydraulische Oliecilinder
Productdetails:
Plaats van herkomst: China
Merknaam: Metalwork
Certificering: CE, ISO, CCC
Modelnummer: RWYG-3000 (MIG)
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiable
Verpakking Details: Triplex vak
Levertijd: 40 dagen
Betalingscondities: L / C, T / T
Levering vermogen: 100 sets per maand
Contact
Gedetailleerde productomschrijving
Gebruik: De hydraulische Machine van het de Roboticalassen van de Oliecilinder De maximumlengte van het werkstuk: 2500mm
De maximum draaiende diameter: 400mm Het dragende gewicht: 1.5T
Garantie: 1 jaar, 12 maand kleur: Op maat
Hoog licht:

De automatische Machine van het Pijplassen

,

Automatische lasapparatuur


                                        De geavanceerde Automatische van het vijf-As Machine Roboticalassen voor Hydraulische Oliecilinder


Ontwerprichtlijnen voor de machine van het roboticalassen:


Het ontwerp van de robotachtige lassenmachine is gebaseerd op de vereisten van het productproces en de productiecapaciteit van het materiaal om verrichting en onderhoud gemakshalve te bereiken, zodat de kostenprestaties van het materiaal worden gemaximaliseerd. Wij ontwerpen ons materiaal met economie, veiligheid, goede verrichting en betrouwbaarheid als onze ontwerprichtlijnen, en beschouwen de betrouwbaarheid van materiaal als ons primair doel. om het materiaal economischer te maken om klanten aan vereisten te voldoen, is de de machineoplossing van het roboticalassen nu beschikbaar aan klanten voor bespreking.

Projectinhoud:

De specifieke dimensionale die parameters zijn onderworpen aan de tekeningen door de klant worden verstrekt.


1) Lassenvoorwerp: de cilinderbodem, de flens, de zuigerstang, de ronde haven en de vierkante haven;


2) Materialen: Gebakken staalbuis ST 52 en Steelstaal SAE 1045;


3) Cilinderdiameter: ¢50~¢400 mm;


4) De lengte van het werkstuk: 100 ~ 2500mm;


5) De dikte van de cilinder: 5 ~ 50 mm.

Ontwerpbasis:
De werkstuktekeningen, postuitwisseling dient in en de mededeling registreert verstrekt door de klant.

Hoofdlijnen:
1) Keurt robot en Panasonic Fr-500 goed booglassenbron om lassenkwaliteit en productieefficiency zeer te verbeteren.


2) De configuratie van het materiaal van het roboticalassen is flexibel. Door de inrichting aan te passen, kan het aan de behoefte aanpassen om het werkstuk te veranderen dat in de toekomst moet worden gelast.


3) De verbinding tussen de inrichting van het roboticamateriaal en de roterende lijst keurt de gemeenschappelijke typische structuur goed, die de inrichtingsvervanging geschikt en nauwkeurig maakt, en plaatsen is nauwkeurig.


4) Het ergonomisch ontworpen inrichtingsontwerp de exploitant gemakkelijk maakt te werken en, arbeidsbesparend, de arbeidsintensiteit van de exploitant te verminderen.


5) De plaatsende Componenten kunnen inrichtingen gemakshalve en precies aanpassen om hoge precisie te handhaven en hoogte te verzekeren - kwaliteit voor werkstukken.


6) Het controlesysteem die uit programmeerbare terminals bestaan is gevoelig, betrouwbaar, minder defect, en gemakkelijk te werken en te handhaven.


7) Het werkende de status en het systeemalarm wordt van het systeem getoond op de programmeerbare terminal, die het systeemonderhoud intuïtief en gemakkelijk maken te werken.

Procesanalyse van materiaal:
De opeenvolging van de lassenverrichting:
Klem de cilinder aan het roterende platform→ gebruik de vast drie-klauw en de pneumatische losse kop vastklemmend pers → de starter, het meetapparaat gebruikt om de lassentoorts te controleren om te simuleren, de lassennaad te simuleren binnen van de cilinder, en ononderbroken lassen van veelvoudige lagen en rondes te realiseren. De ronde boog, de rechte lijn, het diagonale spoor, de lassende stroom, het voltage en de snelheid kunnen worden vooraf ingesteld, kunnen de hoogte en de breedte van elk spoor van de lassennaad, het spoor simuleren goed worden vooraf ingesteld en dan snel tot controle leiden of het spoor correct is, als het klaar is, beginlassen (de verkeerde positie kan in secties worden gewijzigd) Lassen → of niet wordt voltooid.

De laskwaliteit van het verwerkingswerkstuk:
De breedte van de lassennaad is eenvormig, is de waarde van de lassenoverlapping regelbaar, en de lassennaad is mooi.
Het lassen de tekorten zoals luchtgaten, onvolledige penetratie, kuilen, brandwond door en slakkenopneming worden niet toegestaan, en de lassende spat is klein.

Hoofdconfiguratie:

Punt Naam Specificatie/Model Hoeveelheid (plaats) Opmerking
1 Robotsysteem Robotlichaam GSD3000 1 Metaalbewerking
Controledoos   1 Metaalbewerking
2 Transformator BK300VA 1 China Yuehua
3 Co2-Lassenbron Fr-500 1 Panasonic
4 Lassenpost   1 Metaalbewerking
5 Instelmechanisme   1 Metaalbewerking
6 Elektronisch controlesysteem   1 Metaalbewerking
7 Servomotor   7 Yichuan
8 Planetarisch reductiemiddel   5 Taishitechnologie
9 Transmissiecomponent   3 Taiwan Hiwin
10 Elk lager     Ingevoerde NSK

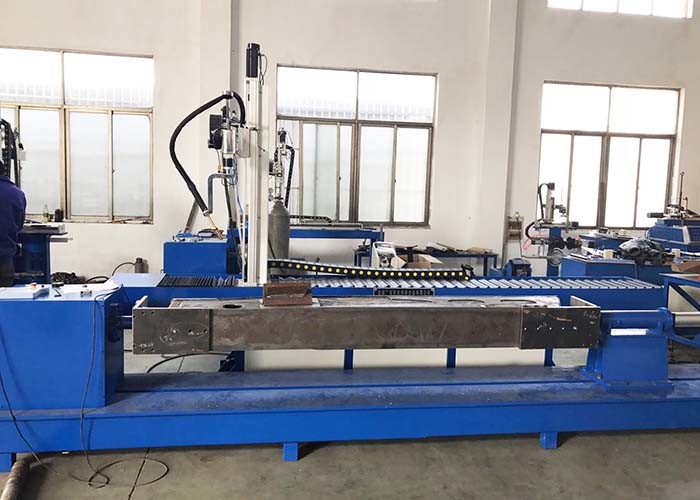

Van het vijf-as Machine Robotica de Automatische Lassen voor Hydraulische Oliecilinder 0

Foto's van lassenwerkstuk:

Van het vijf-as Machine Robotica de Automatische Lassen voor Hydraulische Oliecilinder 1
