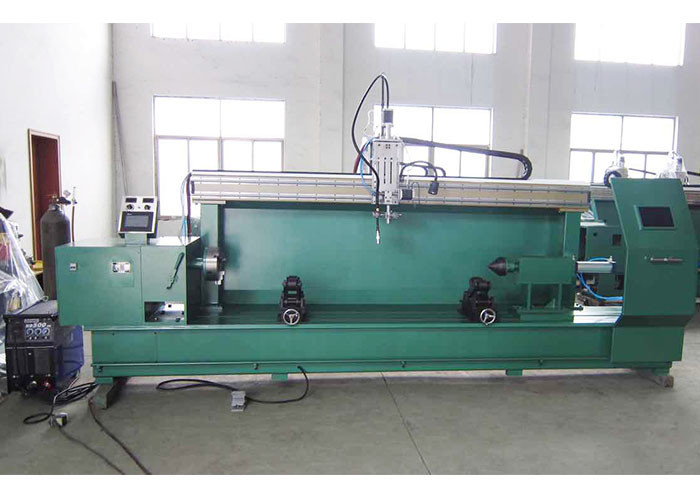

De automatische Hydraulische Machine van het de Naadlassen van de Oliecilinder Horizontale Perifere

Werkstukvereisten:

1) Lassenvoorwerp: lassen van cilinder en cilinderbodem V, U-vormige lassen, cilinder en flensfiletlas;

2) Materialen: Gebakken staalbuis ST 52 en Steelstaal SAE 1045;

3) Cilinderdiameter: ¢40~¢450 mm;

4) De lengte van het werkstuk: 100 ~ 3000mm;

5) De dikte van de cilinder: 5 ~ 50 mm.

Materiaaloverzicht:

Functionele vereisten:

1) Het stelt het lassen van het V-vormige lassen van de cilinder en de bodem van de cilinder, en de filetlas tussen de cilinder en de flens tevreden;

2) De speciale lassenmachine keurt de wijze van werkstukomwenteling en lassenkanon het bevestigen goed; de lassentoorts is uitgerust met micro- aanpassingsmechanisme en twee-as hoek het aanpassen apparaat, dat verschillende lassenhoeken kunnen aanpassen; lassentoorts het opheffen wordt gecontroleerd door motor, de stappende motoraandrijving het lassenkanon aan schommeling; het apparaat van het losse kopbovenste laagje keurt de controle van de luchtdruk goed. Het machinehoofd gebruikt de houder van de drie klauwenklem. Het apparaat kan automatisch, manueel en semi-automatisch worden in werking gesteld;

3) Het materiaal keurt systeem het programmeerbare van de controlemechanisme (PLC) controle goed om automatische procesproductie te realiseren.

Hoofdlijnen:

1) Lassenprocédé: Co2-het lassen wordt goedgekeurd, wordt het werkstuk geroteerd, en de lassentoorts is geoscilleerd en multi-layer lassen.

2) Lassenmacht: lassenvoeding die gas beschermde lassenmachine plus draadvoeder met behulp van.

3) De vereisten van de lassenpositie: het horizontale positie vastklemmen, verrichting.

4) Speciale machinestructuur: De lassenwerktuigmachine wordt gemaakt van koolstofstaal, dat stevig en stabiel is. De actieve mechanisme en druklosse kop wordt geplaatst op beide einden van het apparaat. Het hoofd wordt bevestigd en de losse kop is regelbaar.

5) Actief machinehoofd: De werkstukomwenteling wordt gedreven door veranderlijke van het frequentiemotor + reductiemiddel + drie-kaak vast te klemmen. De beweging is stabiele en stepless snelheidsregelgeving; de gehele losse kop wordt geleid per spoor (het aanpassen werkstukken van verschillende lengten).

6) Losse kop: De bovenkant van het strakke deel keurt het uiteinde van de luchtdruk goed.

7) Het bewegende mechanisme van de lassentoorts: Keurt luchtdruk goed om toorts het opheffen te controleren. De lassentoorts die door motor slingert heeft de automatische het opheffen afstand tussen lagen. De grootte van de linker en juiste schommeling van de lassentoorts kan worden aangepast, die volgens de behoeften van productie kan worden geplaatst.

8) Steunmechanisme: Wanneer de diameter van het werkstuk door het openen van het rolkader aan te passen verschillend is, is het centrum nog verenigbaar met het draaipunt.

9) Beschermend deur en dooslichaam: de beweegbare die schuifdeur wordt verstrekt in voorzijde, met het lassen van beschermend glas wordt uitgerust voor het waarnemen van lassenvoorwaarde en het verhinderen van de straling van de boogbescherming en lassend plonsschade aan het menselijke die lichaam, met de deur wordt geïntegreerd, kijkt het apparaat mooi.

10) De controlesysteem van de luchtdruk: het hoogste telescopische uiteinde, wordt systeemontwerp aangepast met nationale normen.

11) Elektrocontrolesysteem: Het programmeerbare controlemechanisme (PLC) wordt gebruikt als belangrijkste controleeenheid, en het outputpunt wordt beschermd door het middenrelais. Het Chinese vertoningstouche screen wordt gebruikt als de dialooginterface van de parameteraanpassing. Het touche screen kan het lassenvoltage en de stroom van elke laag plaatsen. Plaats de lassensnelheid en schommelingssnelheid van elke laag, met automatische toorts het opheffen functie, hand en automatische functies.

12) De aanpassing van de volledige digitale lassenspecificatie kan op de console worden gerealiseerd, kan het plaatsen worden uitgevoerd, kan de lassensnelheid steplessly worden aangepast, de numerieke vertoning, vooraf ingesteld van het aantal lassenringen.

13) Afzonderlijk kabinetten van de opstellings ketenen de elektrocontrole en de verrichtingsdozen, tank van de gebruiks de standaardkabel om kabels, luchtpijpen, etc… te nemen.

14) Beschermingsapparaat: als het materiaal abnormaal is, de apparaten automatisch einden en stationair blijft, en de vraag wordt hervat.

15) Materiaalkleur: de verf is blauw, appelgroen of de kleur door de gebruiker wordt gespecificeerd (de gebruiker moet een standaardkleurenkaart verstrekken die).
