Plaats van herkomst: | China |
Merknaam: | Metalwork |
Certificering: | CE, ISO, CCC |
Modelnummer: | Op maat |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | Negotiable |
Verpakking Details: | plastic beschikbare zak, karton en houten doos aangepast pakket |
Levertijd: | 10 DAGEN |
Betalingscondities: | T/T |
Levering vermogen: | 1000 Stuk / Stukken per week |
Toepassing: | Macht, voor elektroverbinding | Materiaal: | ED-koper |
---|---|---|---|
tekening: | Aanvaardbaar | Lamineren: | Volgens de eisen van de klant |
Type: | De verbinding van de koperuitbreiding | Plating: | naakt of ingeblikt |
Hoog licht: | flexibele gevlechte schakelaars,gevlechte flexibele schakelaars |

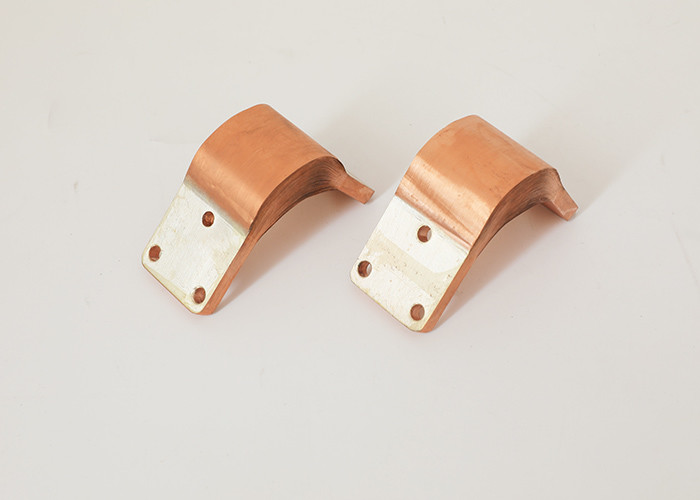

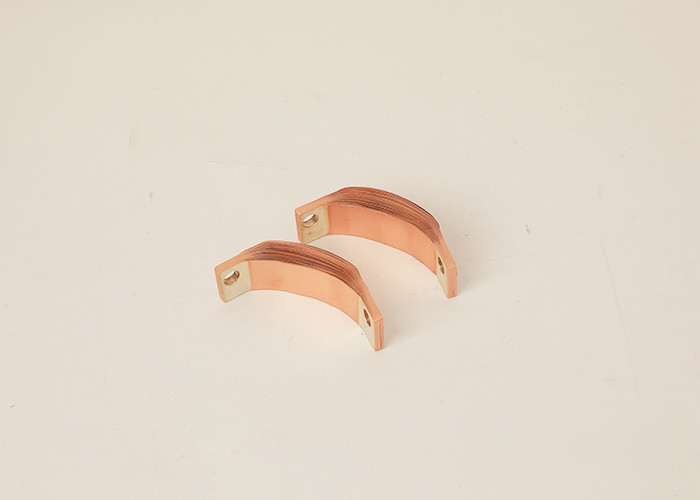

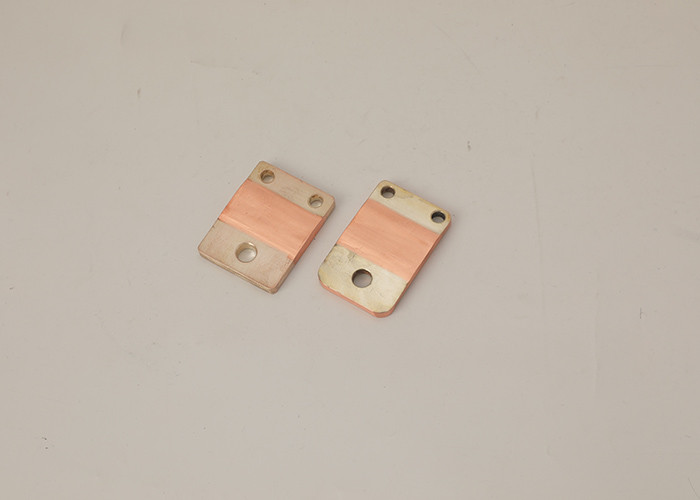

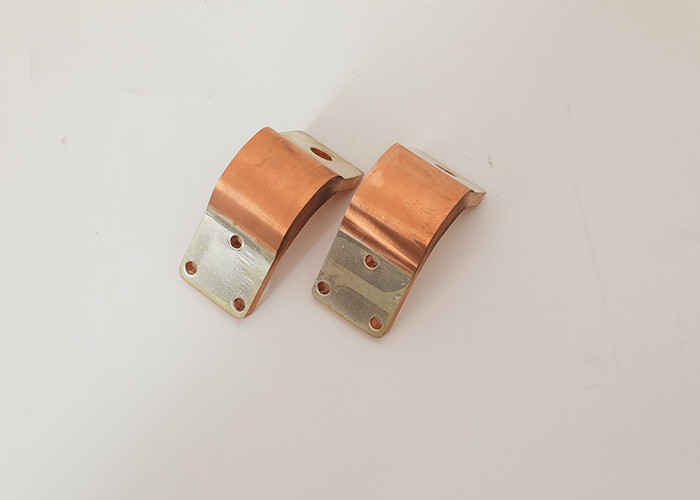

Flexibele koper gelamineerde schakelaar
Wij produceren diverse gelamineerde schakelaars volgens klantentekeningen en specificaties. De delen worden vervaardigd in hoogte - kwaliteit met goedgekeurde materialen en geschikte processen: pers-/diffusion lassen; het solderen/het solderen; het vastnagelen.
Koperstroken:
Ø koperzuiverheid: ≥99.9%.
Ø dikte: 0.05mm - 0.3mm.
Ø oppervlaktebehandeling: niet bekleed, zilveren-met een laag bedekt of tin-met een laag bedekt.
Lassenmethodes:
Druk die zachte schakelaar lassen
■ Het druklassen moet de lamineringen van de koperfolie samenpersen, gebruikend moleculair verspreidingslassen, en zich vormt door het high-current verwarmen en druklassen.
■ Koperfolie: 0.03mm tot 0. dikke 3mm.
■ De contactoppervlakte kan worden ingeblikt of zilveren geplateerd volgens de eisen van gebruikers.
Gesoldeerde zachte schakelaar
■ Het solderen moet het laminaat die van de koperfolie samenpersen, zilveren-gebaseerd soldeersel, en uiteindelassen met het vlakke koperblok gebruiken.
■ Koperfolie: dikke 0.03mm tot 0.3mm.
■ De contactoppervlakte kan worden ingeblikt of zilveren geplateerd volgens gebruikersvereisten.
Technische gegevens:
Ø sommige voorbeelden worden hieronder getoond in de lijst, maar het grootste deel van onze producten zijn aangepaste delen (die volgens klantentekeningen worden gemaakt).
Ø het toegestane huidige laadvermogen in de lijst is slechts voor verwijzing, omdat de werkelijke waarden met de daadwerkelijke toepassingsvoorwaarden verwant zijn.
ED-koper |
Sectie |
A |
B |
S |
L |
H |
Gatendiameter |
Beëindigen het boren |
Huidige capaciteit |
PWR |
200 | 50 | 40 | 5 | 180 | 40 | 13 | W1 | 600 |
PWR |
200 | 50 | 40 | 5 | 230 | 40 | 13 | W1 | 800 |
PWR |
320 | 50 | 40 | 8 | 230 | 43 | 13 | W1 | 800 |
PWR |
400 | 50 | 40 | 10 | 230 | 45 | 13 | W1 | 900 |
PWR |
250 | 60 | 50 | 5 | 250 | 45 | 13 | W1 | 700 |
PWR |
400 | 60 | 50 | 8 | 250 | 48 | 13 | W1 | 950 |
PWR |
500 | 60 | 50 | 10 | 250 | 50 | 13 | W1 | 1100 |
PWR |
480 | 90 | 60 | 8 | 300 | 70 | 13 | W2 | 1100 |
PWR |
600 | 90 | 60 | 10 | 300 | 70 | 13 | W2 | 1200 |
PWR |
640 | 90 | 60 | 8 | 300 | 70 | 13 | W4 | 1350 |
PWR |
800 | 90 | 60 | 10 | 300 | 70 | 13 | W4 | 1500 |
PWR |
960 | 90 | 60 | 12 | 300 | 70 | 13 | W4 | 1700 |
PWR |
800 | 110 | 100 | 8 | 300 | 80 | 13 | W5 | 1550 |
PWR 1000/350/100 | 1000 | 110 | 100 | 10 | 350 | 80 | 13 | W5 | 1800 |
PWR 1200/350/100 | 1200 | 110 | 100 | 12 | 350 | 80 | 13 | W5 | 1900 |
PWR 1200/400/120 | 1200 | 130 | 120 | 10 | 400 | 80 | 13 | W7 | 2000 |
PWR 1440/400/120 | 1440 | 130 | 120 | 12 | 400 | 80 | 13 | W7 | 2200 |
Opmerking: afmetingen niet die in de gegevenstabel worden de getoond zullen volgens klantenvereisten worden gemaakt.
Standaardboring:
