| Plaats van herkomst: | China |
| Merknaam: | Metalwork |
| Certificering: | CE, ISO, CCC |
| Modelnummer: | ZN28G-12 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Plywoodenpakket |
| Levertijd: | 20 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 100 reeksen per maand |
| Model: | ZN28G-12 | Brekende Capaciteit: | 20, 25, 31,5, 40, 50KA |
|---|---|---|---|
| Nominale spanning: | 12KV | Geschatte stroom: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Het mechanische leven: | 10000 keer | Motorvoltage: | DC/AC 110V 220V |
| Mechanisme: | De lenteenergie het Laden | Garantie: | 1 jaar |
| Hoog licht: | ZN28G-12 binnen Vacuümstroomonderbreker,Binnen Vacuümstroomonderbreker 12KV,CCC van Ce ISO Vacuümstroomonderbreker |
||
Algemeen:

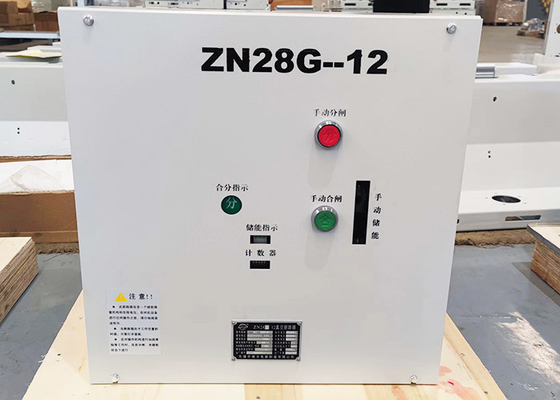

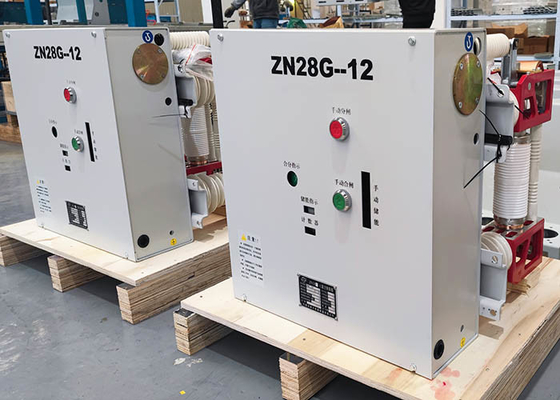

ZN28G-12 de binnenac vacuümstroomonderbreker met hoog voltage is een binnenomschakelingsmateriaal met AC in drie stadia 50HZ en nominale spanning 12KV. Het wordt gebruikt voor de bescherming en de controle van het materiaal van het machtsnet en industriële en mijnbouwondernemingen. Wegens de speciale voordelen van vacuümstroomonderbreker, is het vooral geschikt voor frequente verrichting, of vaak om de kortsluitingstroom te breken.

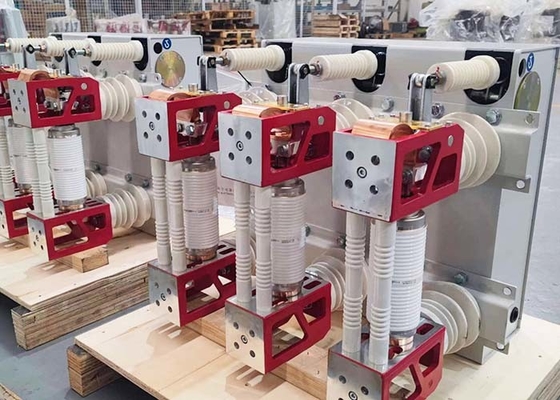

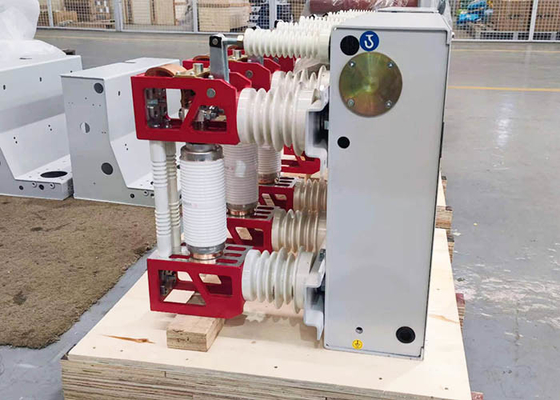

De vacuümstroomonderbreker heeft de voordelen van eenvoudige structuur en klein volume, en het werkende mechanisme is het opslagtype van de de lenteenergie. Het kan door wisselstroom of gelijkstroom-voeding worden in werking gesteld, en tot drie apparaten van de te sterke intensiteitreis kunnen worden geïnstalleerd. De stroomonderbreker keurt het geïntegreerde ontwerp van het werkende mechanisme en het stroomonderbrekerlichaam als vaste installatieeenheid goed. Het vacuümdeel van de boog dovende kamer en het werkend mechanismedeel zijn geschikte voorzijde en rug. De samengestelde isolatie algemene structuur is gemakkelijk te installeren, geen aanpassing en weinig onderhoud.
Technische Parameters:
| Punten | Eenheid | Datum | |||
| Nominale spanning |
KV |
12 | |||
| De geschatte impuls weerstaat voltage | 75 | ||||
| De geschatte machtsfrequentie van korte duur weerstaat voltage (1min) | 42 | ||||
| Geschatte frequentie | Herz | 50 | |||
| Geschatte kort:sluiten brekende stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte stroom | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Geschatte van korte duur weerstaat stroom | Ka | 20 | 25 | 31.5 | 40 |
| Geschatte piek verdraaglijke stroom | 50 | 63 | 80 | 100 | |
| Geschatte kort:sluiten die huidig maken (piekwaarde) | 50 | 63 | 80 | 100 | |
| De secundaire frequentie van de kringsmacht weerstaat voltage (1min) | V | 2000 | |||
| Geschatte verrichtingsopeenvolging |
O-0.3s-Co O-180s-Co (bij 40KA) |
||||
| Geschatte duur van kortsluitingstroom | S | 4 | |||
|
De geschatte enige/rijtjes brekende stroom van de capacitieve weerstandsbank Vastgestelde brekende stroom
|
A | 630/400 | |||
| Geschatte kort:sluiten die huidig gelijkstroom-stroompercentage breken | ≤35% | ||||
| Gemiddelde het sluiten snelheid | m/s | 0.6±0.2 | |||
| Gemiddelde openingssnelheid | m/s | 1.2±0.3 | |||
| Openingstijd | Mej. | ≤60 | |||
| Sluitingstijd | Mej. | ≤80 | |||
| Het mechanische leven | tijden | 10000 | |||
| Geschatte kort:sluiten die huidige brekende tijden breken | tijden | 30 | |||
| De toelaatbare slijtage accumuleert dikte van zich het bewegen en statische contacten | mm | 3 | |||
| Geschat het sluiten werkend voltage | v | AC110/220 DC110/220 | |||
| Geschat openings werkend voltage | v | AC110/220 DC110/220 | |||
| Nominale spanning van de motor van de energieopslag | v | AC110/220 DC110/220 | |||
| Contact openingsafstand | mm | 11±1 | |||
| Contactslag | mm | 4±1 | |||
| De tijd van de contactsprong | Mej. | ≤2 | |||
|
Openen en sluiten het in drie stadia ongelijksoortigheid |
Mej. | ≤2 | |||
| Het openingscontact kaatst omvang terug | Mej. | ≤3 | |||
| Hoofdkringsweerstand | Ω | ≤40 (≤25 bij 40KA) | |||
