Plaats van herkomst: | China |
Merknaam: | Metalwork |
Certificering: | CE, ISO, CCC |
Modelnummer: | Cnc-3000 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | 1 x 20 ' GP |
Levertijd: | 40 dagen |
Betalingscondities: | L / C, T / T |
Levering vermogen: | 100 sets per maand |
CNC systeem: | Hypertherm, Fangling, enz. | Plasmabron: | Hypertherm, Kampioen, enz. |
---|---|---|---|
Hoogtecontrolemechanisme: | Hongyuda, Hypertherm, enz. | Het nestelen software: | FastCAM, InteGNPS, enz. |
Scherpe wijze: | Plasma/Gas | Motor: | Panasonic |
Reducer: | Shimpo, Neugart | ||
Hoog licht: | CNC metalen snijmachine,CNC Staalsnijmachine |

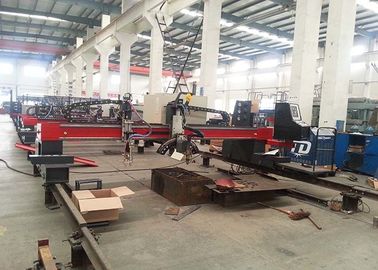

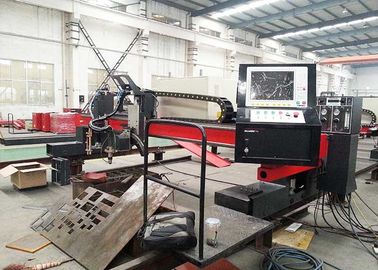

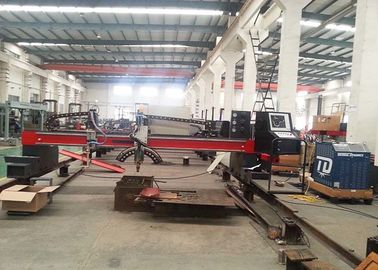

Dubbele Zij van het het Plasmagas van Panasonic CNC van de Aandrijvingswijze de Plaatsnijder met het Knipsel van de Plasmaschuine rand
CNC wordt de omwentelings beveling snijmachine ontworpen door ons bedrijf om aan de behoefte aan de ontwikkeling van de schipbouw te voldoen. De roterende toorts keurt de structuur van omwenteling plus afbuiging goed, d.w.z., transversale richting rotate+45, longitudinale richting deflect+45. De samenstelling van omwenteling en afbuigingsgraad kan het geometrische knipsel van de kromme onbeweeglijke en veranderlijke schuine rand bereiken. Het aanvankelijke punt van zowel transversale omwenteling als longitudinale afbuiging is het werkstuk scherpe punt. Deze structuur niet alleen beschermt tegen mengt zich van plasmakabel en trachee maar ook kan scherp punt en afbuigingspunt overlappen zodat niet tot de afbuiging van de scherpe graad leiden. Er zijn aanvankelijke groepering en op deze wijze antibotsingsapparaten op de scherpe toortsbasis, het veiligere werk van de plasma scherpe toorts.
Eigenschappen:
1. Zowel keuren het drijfeind als de dwarsstralen de structuur van het caissonbalklassen de waarvan goed spanning is verlicht, kenmerkt het compacte structuur, lichtgewicht, goede starheid, kleine misvorming en artistieke verschijning.
2. Het drijven van de belangrijkste longitudinale eindstraal en het bewegen zich van transversale toorts keuren de de servobestuurder en motor van Japan goed Panasonic die het reductiemiddel van Japan SHIMPO door rek-en-pignontandwieloverbrenging drijft.
3. De kant van het drijven van eindstraal met horizontale het leiden wielen die het het leiden spoor van de wielpers kunnen strak maken door zijn zonderlinge schacht wordt uitgerust aan te passen, daarom, de stabiliteit en de nauwkeurigheid tijdens die het gehele bewegen kan worden verzekerd.
4. De longitudinale gidssporen allen worden gemaakt door hoge intensiteitsspoor, heeft al contactoppervlakte van spoor precisie machinaal bewerkend en de nauwkeurige malende rekken zijn geïnstalleerd buiten de gidsmanier.
5. De longitudinale gidssporen worden gestabiliseerd door plaat steunende raad te drukken en koker aan te sluiten, die de longitudinale eerlijkheid en het parallellisme van spoor kan verzekeren.
6. Het automatische ontstekingsmechanisme en hoogtecontrolemechanisme van toorts kan volgens de eis van de klant, met geschikte verrichting worden gekozen.
Technische Parameters:
Model | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
Efficiënte Scherpe Breedte (mm) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
Spoorbreedte (mm) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
Efficiënte Scherpe Lengte (m) | 2m minder dan spoorlengte | ||||||
Scherpe Dikte (mm) | Vlam: 5-120 (Maximum 300mm) Plasma: 1-80 (hangt van de macht van het plasma af). | ||||||
Basiscomponenten | |||||||
Scherpe Wijze | Plasma en zuurstof-Brandstof/vlam | ||||||
Aandrijvingswijze | Servomotor, dubbel-Kant | ||||||
Scherpe Toortsaantal | Aanpassing | ||||||
Drijfmotor | Panasonic/Yaskawa | ||||||
CNC Controlemechanisme | Micro- RAND Pro, RAND Pro, KP, Burney, ESAB | ||||||

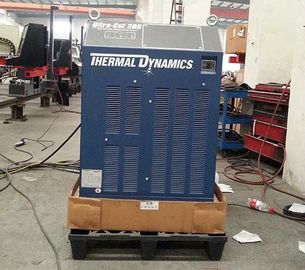

Beschikbare Plasmamacht | Hypertherm, Kjellberg, Thermische Dynamica, ESAB | ||||||
Programmeringssoftware | Hypertherm ProNest, Hypertherm TurboNest, FASTCAM-Beroeps | ||||||
Machtsvoltage | 3×380V±10% 50Hz/volgens de lokale voorwaarde van de gebruiker | ||||||
Verrichtingstaal | Multitaal, Basis: Engels |
Machinedetails:
De structuur van het machinelichaam 3. De dubbele aandrijving keurt symmetrische structuur goed. |
|
Transmissie1. Garanderen de toestel-rek drijfmoties zonder overeenkomstenhiaat machine lopen vlot bij hoge snelheid;2. Versnellingsbak: NAAI, hoge outputtorsie met geringe geluidssterkte. |
|
Drijf Model De servomotor van Japan AC of Stepper motor hetZij Drijven. Shimporeductiemiddel van Japan of Duits technologie planetarisch reductiemiddel. |
|
Gidsspoor Proceswijze: Hoge precisiemolen; Longitudinale reknauwkeurigheid: rang 7; Eenheidslengte: 1.0M of 2.0M. |
|
CNC Systeem1. 10,4 duimlcd vertoning; Shanghai of het Amerikaanse Merkcnc systeem zijn Facultatief |
